智能枕头

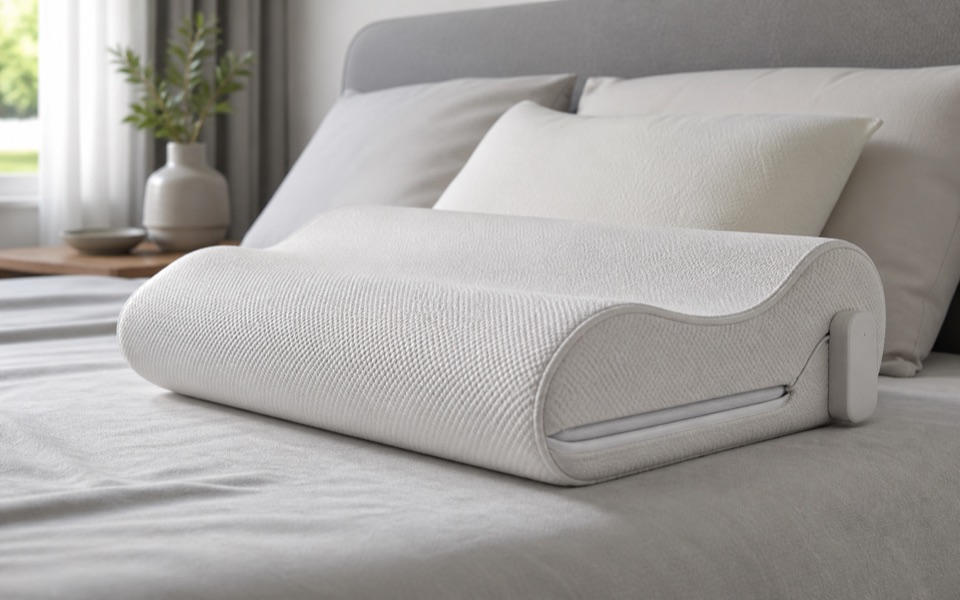

智能枕头的公开工程参考方案，展示人体工学枕芯、颈托气囊、左侧压力传感层、右侧压力传感层等部件的结构与装配关系。
专业基准 · 工程参考
功能与方案目标
智能枕头的公开工程参考方案，展示人体工学枕芯、颈托气囊、左侧压力传感层、右侧压力传感层等部件的结构与装配关系。
从此案例创建时，可根据使用场景调整功能、尺寸和交付范围；具体可实现性由所选器件、连接检查和验证结果共同确定。
硬件组成与候选器件
颈托气囊、左侧压力传感层、右侧压力传感层、主控 PCBA、传感器汇聚板、静音微型气泵、维护/充电接口、压力层至电子舱线束、第1区独立气囊、第2区独立气囊、第3区独立气囊、第4区独立气囊、第5区独立气囊、第6区独立气囊、六路气路歧管
这些条目描述方案方向或结构位置。具体型号、供电、引脚网络、原理图、PCBA 与固件状态见硬件评审。
进入硬件评审 →结构与装配组成
- 人体工学枕芯
- 颈托气囊
- 左侧压力传感层
- 右侧压力传感层
- 侧边可拆电子舱
- 主控 PCBA
- 传感器汇聚板
- 静音微型气泵
- 维护/充电接口
- 压力层至电子舱线束
- 头颈使用姿态
- 第1区独立气囊
- 第2区独立气囊
- 第3区独立气囊
- 第4区独立气囊
- 第5区独立气囊
- 第6区独立气囊
- 六路气路歧管
当前证据与工程边界
智能枕头网页模型参考商业防鼾枕的六区气囊工作路径，表达软体枕芯、头颈姿态、六个独立气囊、压力层、气泵、歧管和电子舱；不能据此声明医疗效果，也不替代压力分布试验、噪声测试、生物相容性、气密性和量产软体图纸。
本页为公开工程参考方案。候选器件、结构尺寸和连接方案需按工作台中的证据与检查结果确认；不代表已完成样机实测或量产放行。
本页内容来自共用公开案例目录与公开结构记录。以下工程资料同步展示已有需求、实际关联器件、电路、来源及检查状态。
查看公开结构数据PUBLIC ENGINEERING RECORD
公开工程数据
共用案例库中的需求、选型、关联电路和检查记录。展开记录即可阅读完整内容。
523309167e48fe13f43836a912c04895148914c4e328d614faa20064b4264c93最近审计记录：2026-10-12T00:15:49.938640+00:00功能需求与约束
11 条记录台架方案
方案需求，待验证外置5V限流电源、ESP32控制板、DRV8833驱动的单泵单气囊台架；使用假负载和压力仪表完成控制验证。
产品方案
方案需求，待验证控制与泵置于可拆独立电子舱；六区使用逐区独立阀路、反馈及失效泄压设计，先完成单区后再复制验证。
电源域 PUMP_5V
设计目标，非实测值标称电压目标：5 V。电源、线束及驱动按实测堵转电流分配；驱动最大额定值不作持续电流预算。
电源域 LOGIC_3V3
设计目标，非实测值标称电压目标：3.3 V。传感器具体供电随完整料号确定；电机回流与采样回流在受控位置汇合。
接口 pump
设计目标，非实测值MCU → DRV8833。复位默认关闭；nFAULT按原厂输出类型配置上拉；电流采样及限流值依实物负载确定。
接口 pressure
设计目标，非实测值压力传感器 → MCU。完整后缀决定I2C/SPI与电压，不混用系列接口；记录零点与量程。
展开其余 5 条需求
接口 zones
设计目标，非实测值控制板 → 六区阀驱动。每区必须有已确认的泄压路径；复位/断电默认状态由阀类型决定，不仅靠软件。
故障检出到泵关断延迟
设计目标，非实测值目标：<= 100 ms。方法：压力断线/卡死/超时注入，示波器测使能与驱动输出
冷启动/看门狗复位误启动次数
设计目标，非实测值目标：== 0 count。方法：20次电源与复位循环
目标压力稳态误差
设计目标，非实测值目标：<= 5 percent_of_setpoint。方法：先由气囊/机械泄压额定值确定安全台架压力，再使用参考压力仪测量
断网引发失控次数
设计目标，非实测值目标：== 0 count。方法：断网20次，验证本地关断与故障状态仍有效
器件选型与案例关联
12 条记录选型记录保留具体料号及其与案例的关联；候选器件和未知参数按原状态展示。
ADS1115 16-Bit ADC
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- ADS1115 16-Bit ADC
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
功能：压力
待确认：需核对精确板卡版本、引脚映射、逻辑电平、供电预算和固件。；原厂资料不等于实时有货、适配本案例或已获量产放行。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [1] [2] [3] [4] [5] [6] [7]Peristaltic Liquid Pump (3910)
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- Peristaltic Liquid Pump (3910)
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
功能：水泵
待确认：需核对精确板卡版本、引脚映射、逻辑电平、供电预算和固件。；原厂资料不等于实时有货、适配本案例或已获量产放行。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [8]USB Type C Breakout (4090)
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- USB Type C Breakout (4090)
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
功能：usb_c_5v
待确认：只提供接口和 CC 配置，不包含完整保险丝、ESD、过压或限流保护。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [9]TPS62827 3.3V (4920)
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- TPS62827 3.3V (4920)
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
功能：3.3V稳压
待确认：输入范围、峰值负载、散热和去耦需按整机电源预算验证。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [10] [11]MOSFET Driver (5648)
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- MOSFET Driver (5648)
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
功能：水泵
待确认：独立负载供电；确认启动/堵转电流和续流保护，禁接市电。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [12] [13] [14] [15] [16] [17] [18]TLV75533PDBVR
精确型号候选，非已采用- 制造商
- Texas Instruments
- 型号
- TLV75533PDBVR
- 与案例的关系
- 案例参考设计中的器件，尚需确认实际采用情况
展开其余 6 个器件
ESP32-C3-MINI-1
型号或订货后缀待确认- 制造商
- Espressif
- 型号
- 具体料号待确认
- 与案例的关系
- 案例参考设计中的器件，尚需确认实际采用情况
待确认：符号或系列名称不能当作已冻结的采购料号。
依据 [29] [30]LD39050PU33R
精确型号候选，非已采用- 制造商
- STMicroelectronics
- 型号
- LD39050PU33R
- 与案例的关系
- 案例参考设计中的器件，尚需确认实际采用情况
待确认：尚未建立并验证此精确封装的 PCB 焊盘库及装配工艺窗口；尚未进行此器件在目标案例中的仿真、台架实测、EMC 或量产验证
依据 [31]TPS6282X
型号或订货后缀待确认- 制造商
- 见原厂器件资料
- 型号
- 具体料号待确认
- 与案例的关系
- 案例参考设计中的器件，尚需确认实际采用情况
待确认：符号或系列名称不能当作已冻结的采购料号。
依据 [20]DRV8833PW
精确型号候选，非已采用- 制造商
- Texas Instruments
- 型号
- DRV8833PW
- 与案例的关系
- 案例参考设计中的器件，尚需确认实际采用情况
待确认：按原厂引脚表重建符号，并非厂商直接提供的 EDA 文件；封装焊盘、外围电路、仿真与实物验证尚未完整完成；PW封装无PowerPAD；不得套用PWP封装电流和热能力；需VCP/VINT/VM电容与电流采样配置，负载堵转待核对。
依据 [32]DRV8833
设计迭代候选，订货型号待冻结- 制造商
- 未指定
- 型号
- 具体料号待确认
- 与案例的关系
- 案例设计候选器件，具体工况待确认
选择依据：低压泵台架可复用电流调节/故障反馈；必须依据具体封装热耗与泵堵转电流确定可用性。
替代方案说明：TB6612FNG不是无需改动的替代，电流限制和保护行为不同。
待确认：准确订货号、封装与采购状态仍需确认；设计迭代候选不是已采用的量产物料。
依据 [33]MPR系列，完整表压订货号待量程约束确定
设计迭代候选，订货型号待冻结- 制造商
- 未指定
- 型号
- 具体料号待确认
- 与案例的关系
- 案例设计候选器件，具体工况待确认
选择依据：作为压力反馈路线；系列名称不作为可采购BOM。
替代方案说明：SDP31的±500Pa差压范围不等于气囊的任意表压范围。
待确认：准确订货号、封装与采购状态仍需确认；设计迭代候选不是已采用的量产物料。
依据 [34]案例电路与关联参考包
9 条电路 · 4 个参考包案例电路与参考设计
USB Type C Breakout (4090) · 原厂器件电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:adafruit-4090/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [19]TPS62827 3.3V (4920) · 原厂器件电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:adafruit-4920/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [20]ADS1115 16-Bit ADC · 原厂器件电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:adafruit-1085/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [21] [22] [23] [24]MOSFET Driver (5648) · 原厂器件电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:adafruit-5648/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [25]展开其余 5 条电路记录
TPS62827 降压电源参考电路
参考电路，未采用参考电路，未作为本案例已采用电路
记录编号：tps62827-buck-reference · 版本：5a85c104aa77fa80eaeb57e148f6b713ce49963c9c352def21b34728eaf88fa8
待确认：源符号名为TPS6282X，准确订货型号仍需BOM锁定；归档3.3V板参数不是任意输入输出组合通用值；热、瞬态、稳定性和电感料号替代需独立验证
依据 [20]低边 MOSFET 单向负载驱动参考电路
参考电路，未采用参考电路，未作为本案例已采用电路
记录编号：low-side-motor-reference · 版本：8cda822481295500d16ebb5b3ab02f6a964a166f630467ecc5016829b821d05d
待确认：MOSFET与续流二极管尚未作为完整公共器件入库；现图AO3406与1N400x/SM4002为参考，须按实际泵/阀负载确认；不能推定源板适于高频PWM或任意堵转电流
依据 [25]ESP32-C3-MINI-1 module minimum system / UART
已接入候选图，未签核已接入案例候选电路图，尚未签核
记录编号：esp32-c3-mini-minimum · 版本：c95d6d4f13cdb9e2d9eec8182151ce0522210c9c3fade4139024ac9f4736189a
待确认：Exact module suffix and passive part numbers/footprints pending；Reset timing, peripheral loading and RF placement not validated；ESP32-C3内置USB Serial/JTAG不等于通用USB OTG/HID；此模板不满足通用USB设备需求。
依据 [26] [27]MOSFET 低压负载开关
候选板卡的供应商示例历史选用板卡的原厂资料关联
记录编号：demo-adafruit-5648 · 版本：73ff8745b566ba4ac19bf4a96493edebd52a601b196f06acc042ceff98655112
依据 [13]ADS1115 四路模拟量读取
候选板卡的供应商示例历史选用板卡的原厂资料关联
记录编号：demo-adafruit-1085 · 版本：9eaf51e31635a5eea52e0b7e1635daa9544d559156112ecb6998ea99094fe846
依据 [2]同源参考功能包
现有公开记录尚未将功能包及其实际工况绑定到本案例；以下仅列出具有相同原厂原理图依据的参考包，示例参数不作为案例参数或实测结果。
ADS1015 四通道 12 位 ADC
同源电路参考 · 尚未采用与案例电路引用相同原厂原理图；尚未采用此功能包
记录编号：fp-ads1015-four-channel-adc · 版本：a52129278a3265c32500d60db857ac62cc59e860a879c3ee01872e9480d09d56
待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。
依据 [21]AO3406 低侧直流负载开关与续流
同源电路参考 · 尚未采用与案例电路引用相同原厂原理图；尚未采用此功能包
记录编号：fp-ao3406-load-switch · 版本：f3002c1ccf056053729ef973ac30e7a50e7aea6c70244c98ea2e63e352181815
待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。
依据 [25]TPS62827 3.3V 降压电源参考
同源电路参考 · 尚未采用与案例电路引用相同原厂原理图；尚未采用此功能包
记录编号：fp-tps62827-buck-3v3 · 版本：3e8fc6e65f417a62bf8663b1e152c79775fedce80e355b42ae044b27340b995d
待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。
依据 [20]USB-C 5V 受电与双 CC 下拉
同源电路参考 · 尚未采用与案例电路引用相同原厂原理图；尚未采用此功能包
记录编号：fp-usbc-5v-sink · 版本：258b27e1b2869f9c3cdb56ab88c638c73f71f4ada5bdc9d3abe6e9c8ec14db5b
待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。
依据 [19]检查记录与未解决问题
8 项检查 · 14 条缺口已有检查记录
案例网络图完整性
历史图完整性检查通过仅保存历史网络图结构检查结果；不证明电气工况、功能或制造可用。历史快照，源版本已变化，需重跑
记录日期：2026-10-12T00:15:49.938640+00:00
整机电气条件
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
案例级电路仿真
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
案例级固件编译
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
案例级实物测试
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
泵驱动与回流
未执行近驱动供电去耦、受控使能、故障反馈，记录堵转与掉电。
展开其余 2 项检查
单区闭环
未执行对传感器故障、超时、越界停止泵；独立机械泄压路径。
六区复制接口
未执行单区合格后复制阀/反馈接口；逐区记录串气和泄漏，不把单区结果直接复制为六区验证。
仍需补充或验证
压力：待补充工程证据
信息不足目前只有采集前端，实际传感器尚未选定；需要量程、激励、接口与校准证据。
水泵：待补充工程证据
信息不足已有选型，仍需补充对应电路或外购传感器/负载的接口、额定值与实测证据：adafruit-3910
泵完整型号、额定/堵转电流、气囊工作压力和机械泄压额定值
信息不足缺口详情待补充。
压力传感器完整后缀与量程/介质兼容性
信息不足缺口详情待补充。
六路阀失电状态、漏率、驱动电流和管路图
信息不足缺口详情待补充。
展开其余 9 条缺口
真实PCB热检查、气密性与软体装配试验
信息不足缺口详情待补充。
气囊材料/泄压及管路气密试验
信息不足缺口详情待补充。
泵堵转电流与驱动温升
信息不足缺口详情待补充。
清洗隔离、线束应力与逐区压力标定
信息不足缺口详情待补充。
MPR系列尚未锁定表压量程、接口、介质和完整订货号；不同压力器件不能仅凭名称替代。
信息不足缺口详情待补充。
逻辑稳压候选假设从5V台架取电；实际必须确定支路保护、回流及电机纹波抑制。
信息不足缺口详情待补充。
连线检查待办：pump_rating_and_flyback_test_required
信息不足This checks net topology only, not diode orientation/energy, MOSFET SOA, startup/stall current or water flow.
连线检查待办：expanded_resource_unresolved
信息不足缺口详情待补充。
历史检查记录 8 个开放端子
信息不足数量来自对应历史检查；不代表当前设计已重新执行检查。
