车载 OBD 电子墨水仪表

读取油耗、温度和故障状态，以低干扰方式显示并记录。

结构概念 · 工程参考
以此案例创建硬件评审结构评审

查看本案例的需求、器件与工程依据 ↓

永久链接：https://vibehw.com/cases/creative-037

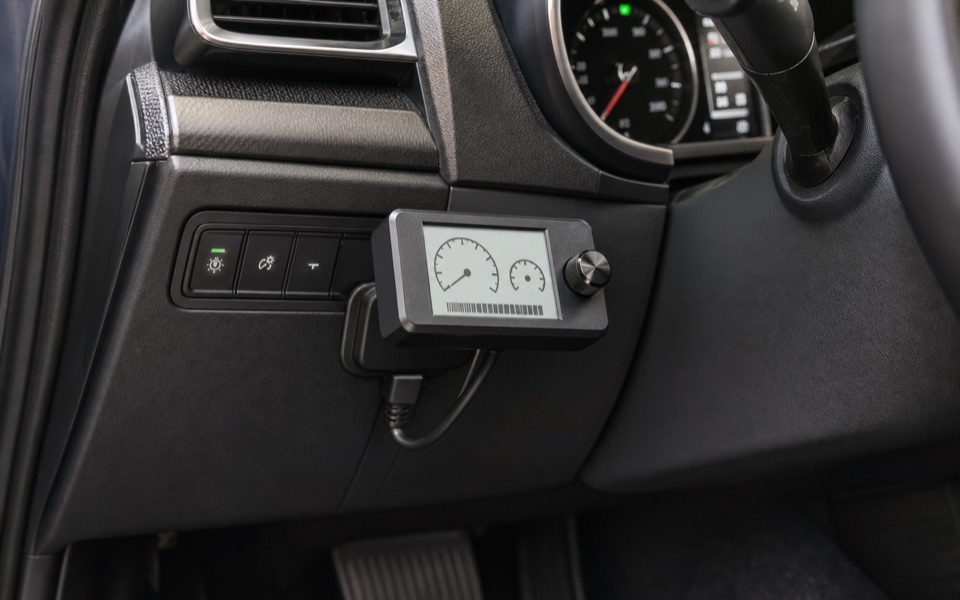

车载 OBD 电子墨水仪表概念外观
AI 生成的产品概念照片，用于表达外观与使用场景，不是量产实物摄影。

功能与方案目标

读取油耗、温度和故障状态，以低干扰方式显示并记录。

从此案例创建时，可根据使用场景调整功能、尺寸和交付范围；具体可实现性由所选器件、连接检查和验证结果共同确定。

Demo 实现路径

ESP32 通过 CAN/ELM327 只读采集；e-ink 每 5 秒刷新；异常时记录快照，不发送控制帧。

硬件组成与候选器件

ESP32-S3、CAN 收发器、OBD 接头、e-ink

这些条目描述方案方向或结构位置。具体型号、供电、引脚网络、原理图、PCBA 与固件状态见硬件评审。

进入硬件评审 →

结构与装配组成

  • 电子墨水屏
  • OBD插头
  • 短线束
  • 光照传感器
  • 仪表台支架
查看结构与装配 →

当前证据与工程边界

本页为公开工程参考方案。候选器件、结构尺寸和连接方案需按工作台中的证据与检查结果确认；不代表已完成样机实测或量产放行。

本页内容来自共用公开案例目录与公开结构记录。以下工程资料同步展示已有需求、实际关联器件、电路、来源及检查状态。

查看公开结构数据

PUBLIC ENGINEERING RECORD

公开工程数据

共用案例库中的需求、选型、关联电路和检查记录。展开记录即可阅读完整内容。

查看公开工程数据 JSON ↗
数据版本：8e6a71cddf5ea853a4a323e068b5a36ce3c703cbccb629a317f50e3f373f2380最近审计记录：2026-10-12T00:15:49.938640+00:00

功能需求与约束

3 条记录

OBD/ELM327 协议只读与快照

方案需求，待验证

需求参数尚未记录。

Demo 实现路径

方案需求，待验证

ESP32 通过 CAN/ELM327 只读采集；e-ink 每 5 秒刷新；异常时记录快照，不发送控制帧。

软件实现方向

方案需求，待验证

CAN/OBD-II、Serial Studio、SQLite

器件选型与案例关联

10 条记录

选型记录保留具体料号及其与案例的关联；候选器件和未知参数按原状态展示。

USB Type C Breakout (4090)

历史案例选板 · 待验证
制造商
Adafruit
型号
USB Type C Breakout (4090)
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

待确认：只提供接口和 CC 配置，不包含完整保险丝、ESD、过压或限流保护。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [1]

ST7789 1.3in TFT

历史案例选板 · 待验证
制造商
Adafruit
型号
ST7789 1.3in TFT
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

功能：sd_card

待确认：此模块不是触摸屏；TFT 和 SD 各需片选。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [2] [3] [4] [5] [6] [7]

TPS62827 3.3V (4920)

历史案例选板 · 待验证
制造商
Adafruit
型号
TPS62827 3.3V (4920)
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

功能：buck

待确认：输入范围、峰值负载、散热和去耦需按整机电源预算验证。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [8] [9]

TJA1051T/3 CAN Pal (5708)

历史案例选板 · 待验证
制造商
Adafruit
型号
TJA1051T/3 CAN Pal (5708)
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

功能：can

待确认：不含 CAN 控制器；主控必须提供 CAN/TWAI，确认终端电阻与总线保护。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [10] [11] [12] [13] [14] [15]

7.5inch e-Paper HAT V2

历史案例选板 · 待验证
制造商
Waveshare
型号
7.5inch e-Paper HAT V2
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

功能：e_ink

待确认：锁定 V2 800×480 和出货修订：2023-09 前后例程不同；含驱动板，不是裸屏。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [16] [17] [18] [19] [20]

ESP32-C3-MINI-1

型号或订货后缀待确认
制造商
Espressif
型号
具体料号待确认
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：符号或系列名称不能当作已冻结的采购料号。

依据 [28] [29]
展开其余 4 个器件

AP2112K-3.3

型号或订货后缀待确认
制造商
见原厂器件资料
型号
具体料号待确认
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：符号或系列名称不能当作已冻结的采购料号。

依据 [25]

APX803-SAG

型号或订货后缀待确认
制造商
见原厂器件资料
型号
具体料号待确认
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：符号或系列名称不能当作已冻结的采购料号。

依据 [25]

74HC4050

型号或订货后缀待确认
制造商
见原厂器件资料
型号
具体料号待确认
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：符号或系列名称不能当作已冻结的采购料号。

依据 [25]

TPS6282X

型号或订货后缀待确认
制造商
见原厂器件资料
型号
具体料号待确认
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：符号或系列名称不能当作已冻结的采购料号。

依据 [22]

案例电路与关联参考包

11 条电路 · 3 个参考包

案例电路与参考设计

USB Type C Breakout (4090) · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-4090/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [21]

TPS62827 3.3V (4920) · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-4920/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [22]

TJA1051T/3 CAN Pal (5708) · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-5708/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [23]

7.5inch e-Paper HAT V2 · 原厂资料重建电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:waveshare-epaper-75-v2/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [19]
展开其余 7 条电路记录

ST7789 1.3in TFT · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-4313/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [24] [25]

TPS62827 降压电源参考电路

参考电路，未采用

参考电路，未作为本案例已采用电路

记录编号：tps62827-buck-reference · 版本：5a85c104aa77fa80eaeb57e148f6b713ce49963c9c352def21b34728eaf88fa8

待确认：源符号名为TPS6282X，准确订货型号仍需BOM锁定；归档3.3V板参数不是任意输入输出组合通用值；热、瞬态、稳定性和电感料号替代需独立验证

依据 [22]

ST7789 240×240 SPI 显示板参考电路

参考电路，未采用

参考电路，未作为本案例已采用电路

记录编号：st7789-display-reference · 版本：45985fca5d05e4d3729917f840e4a922fa060e1ea2cd7a7a67614cf967767a13

待确认：显示面板符号属于原板场景，现公共芯片entries未收录完整面板；不同ST7789屏FPC和初始化序列不可互换；现74HC4050符号14针需核对封装省略脚

依据 [24] [25]

ESP32-C3-MINI-1 module minimum system / UART

已接入候选图，未签核

已接入案例候选电路图，尚未签核

记录编号：esp32-c3-mini-minimum · 版本：c95d6d4f13cdb9e2d9eec8182151ce0522210c9c3fade4139024ac9f4736189a

待确认：Exact module suffix and passive part numbers/footprints pending；Reset timing, peripheral loading and RF placement not validated；ESP32-C3内置USB Serial/JTAG不等于通用USB OTG/HID；此模板不满足通用USB设备需求。

依据 [26] [27]

ST7789 彩屏显示

候选板卡的供应商示例

历史选用板卡的原厂资料关联

记录编号：demo-adafruit-4313 · 版本：f41d8801d630b5ec8c6c1fa95a037112b7d7fba725ddf32071f08d1cd839ab95

依据 [3]

CAN 收发器双节点

候选板卡的供应商示例

历史选用板卡的原厂资料关联

记录编号：demo-adafruit-5708 · 版本：f101073b49dbfd140fbe768dda566f8ec67ac420c458e7424e5f50448a5c653f

依据 [11]

7.5 寸 V2 电子纸显示

候选板卡的供应商示例

历史选用板卡的原厂资料关联

记录编号：demo-waveshare-epaper-75-v2 · 版本：115928611537ca67bad83ce512045f649d77f29882f539d3f298f293840f88c5

依据 [17]

同源参考功能包

现有公开记录尚未将功能包及其实际工况绑定到本案例；以下仅列出具有相同原厂原理图依据的参考包，示例参数不作为案例参数或实测结果。

ST7789 240×240 SPI 显示

同源电路参考 · 尚未采用

与案例电路引用相同原厂原理图；尚未采用此功能包

记录编号：fp-st7789-tft · 版本：a6c45cdec83dc09f37505696071a9f215a5d7f9cf3f33746b703d878ffdd7cd3

待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。

依据 [25]

查看此功能电路包 →

TPS62827 3.3V 降压电源参考

同源电路参考 · 尚未采用

与案例电路引用相同原厂原理图；尚未采用此功能包

记录编号：fp-tps62827-buck-3v3 · 版本：3e8fc6e65f417a62bf8663b1e152c79775fedce80e355b42ae044b27340b995d

待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。

依据 [22]

查看此功能电路包 →

USB-C 5V 受电与双 CC 下拉

同源电路参考 · 尚未采用

与案例电路引用相同原厂原理图；尚未采用此功能包

记录编号：fp-usbc-5v-sink · 版本：258b27e1b2869f9c3cdb56ab88c638c73f71f4ada5bdc9d3abe6e9c8ec14db5b

待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。

依据 [21]

查看此功能电路包 →

浏览共用功能电路包 →

检查记录与未解决问题

5 项检查 · 2 条缺口

已有检查记录

案例网络图完整性

历史图完整性检查通过

仅保存历史网络图结构检查结果；不证明电气工况、功能或制造可用。历史快照，源版本已变化，需重跑

记录日期：2026-10-12T00:15:49.938640+00:00

整机电气条件

尚无案例级完成证据

本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。

案例级电路仿真

尚无案例级完成证据

本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。

案例级固件编译

尚无案例级完成证据

本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。

案例级实物测试

尚无案例级完成证据

本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。

仍需补充或验证

车载瞬变保护、总线隔离和禁止控制帧

信息不足

缺口详情待补充。

历史检查记录 9 个开放端子

信息不足

数量来自对应历史检查；不代表当前设计已重新执行检查。

来源与可追溯资料

29 项来源

来源说明资料依据；资料存在与本案例完成验证是不同状态。内部记录没有公开链接时保留记录标题。
