隐蔽防盗定位器

低功耗记录自行车/设备位置，被移动时才提高上报频率。

结构概念 · 工程参考
以此案例创建硬件评审结构评审

查看本案例的需求、器件与工程依据 ↓

永久链接：https://vibehw.com/cases/creative-033

隐蔽防盗定位器概念外观

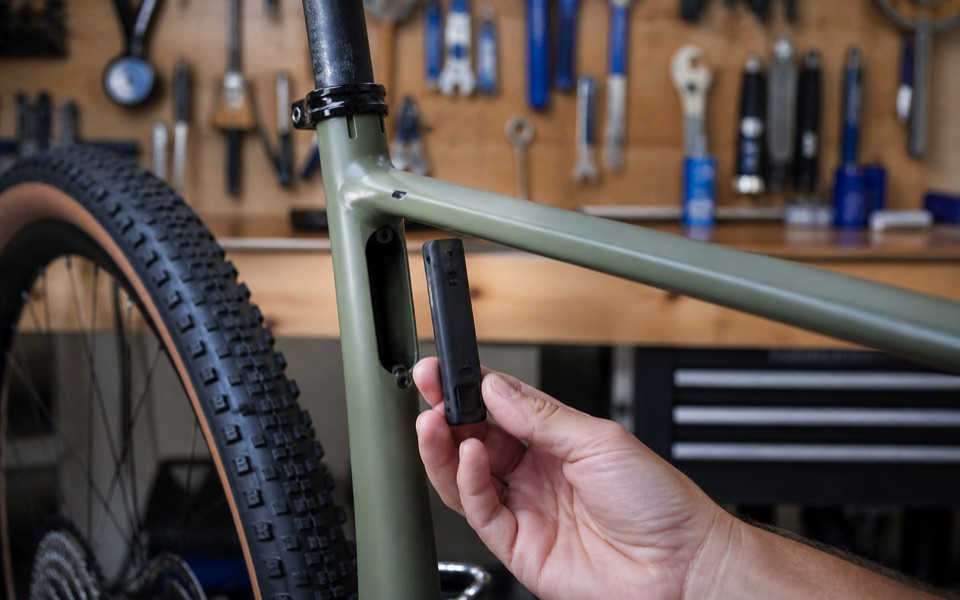

AI 生成的产品概念照片，用于表达外观与使用场景，不是量产实物摄影。

功能与方案目标

低功耗记录自行车/设备位置，被移动时才提高上报频率。

从此案例创建时，可根据使用场景调整功能、尺寸和交付范围；具体可实现性由所选器件、连接检查和验证结果共同确定。

Demo 实现路径

IMU 唤醒；GNSS+LTE-M/LoRa 上报；地理围栏在服务器；正常静止深睡。

硬件组成与候选器件

ESP32/nRF9160、GNSS、LTE-M/LoRa、IMU、电池

这些条目描述方案方向或结构位置。具体型号、供电、引脚网络、原理图、PCBA 与固件状态见硬件评审。

进入硬件评审 →

结构与装配组成

  • 车架隐藏仓
  • GNSS天线
  • 蜂窝/LoRa天线
  • 电池
  • 防拆固定片
查看结构与装配 →

当前证据与工程边界

本页为公开工程参考方案。候选器件、结构尺寸和连接方案需按工作台中的证据与检查结果确认；不代表已完成样机实测或量产放行。

本页内容来自共用公开案例目录与公开结构记录。以下工程资料同步展示已有需求、实际关联器件、电路、来源及检查状态。

查看公开结构数据

PUBLIC ENGINEERING RECORD

公开工程数据

共用案例库中的需求、选型、关联电路和检查记录。展开记录即可阅读完整内容。

查看公开工程数据 JSON ↗
数据版本：c48ad11f7c47a50efecdf6a1494381a8be28afb51ab0015e37f5b31b4a5256fb最近审计记录：2026-10-12T00:15:49.938640+00:00

功能需求与约束

4 条记录

移动唤醒、地理围栏和低频上报

方案需求，待验证

需求参数尚未记录。

LTE-M 模组、SIM 及地区运营商适配未建库

方案需求，待验证

需求参数尚未记录。

Demo 实现路径

方案需求，待验证

IMU 唤醒；GNSS+LTE-M/LoRa 上报；地理围栏在服务器；正常静止深睡。

软件实现方向

方案需求，待验证

Traccar、MQTT、PWA

器件选型与案例关联

8 条记录

选型记录保留具体料号及其与案例的关联；候选器件和未知参数按原状态展示。

RFM95W 433MHz FeatherWing (3232)

历史案例选板 · 待验证
制造商
Adafruit
型号
RFM95W 433MHz FeatherWing (3232)
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

功能：LoRa通信

待确认：433MHz 频段和天线需符合部署国家法规；LoRa 收发不等于 LoRaWAN 网关。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [1] [2] [3] [4] [5] [6] [7] [8]

USB Type C Breakout (4090)

历史案例选板 · 待验证
制造商
Adafruit
型号
USB Type C Breakout (4090)
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

待确认：只提供接口和 CC 配置，不包含完整保险丝、ESD、过压或限流保护。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [9]

Micro-Lipo USB-C (4410)

历史案例选板 · 待验证
制造商
Adafruit
型号
Micro-Lipo USB-C (4410)
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

功能：电池

待确认：仅充电参考，不承诺系统 power-path；电池化学、极性及温度保护另行确认。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [10] [11] [12] [13] [14] [15]

TPS62827 3.3V (4920)

历史案例选板 · 待验证
制造商
Adafruit
型号
TPS62827 3.3V (4920)
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

待确认：输入范围、峰值负载、散热和去耦需按整机电源预算验证。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [16] [17]

X-NUCLEO-GNSS1A1

历史案例选板 · 待验证
制造商
STMicroelectronics
型号
X-NUCLEO-GNSS1A1
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

功能：gnss

待确认：官方 Demo 面向指定 Nucleo 与软件包；接到 ESP32 需重新核对电平、引脚、负载和驱动，不能据此宣称兼容。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [18] [19] [20] [21] [22]

X-NUCLEO-IKS4A1

历史案例选板 · 待验证
制造商
STMicroelectronics
型号
X-NUCLEO-IKS4A1
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

功能：惯性测量

待确认：官方 Demo 面向指定 Nucleo 与软件包；接到 ESP32 需重新核对电平、引脚、负载和驱动，不能据此宣称兼容。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [23] [24] [25] [26] [27] [28]
展开其余 2 个器件

ESP32-C3-MINI-1

型号或订货后缀待确认
制造商
Espressif
型号
具体料号待确认
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：符号或系列名称不能当作已冻结的采购料号。

依据 [41] [42]

TPS6282X

型号或订货后缀待确认
制造商
见原厂器件资料
型号
具体料号待确认
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：符号或系列名称不能当作已冻结的采购料号。

依据 [30]

案例电路与关联参考包

12 条电路 · 2 个参考包

案例电路与参考设计

USB Type C Breakout (4090) · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-4090/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [29]

TPS62827 3.3V (4920) · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-4920/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [30]

X-NUCLEO-IKS4A1 · 原厂资料重建电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:x-nucleo-iks4a1/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [27]

X-NUCLEO-GNSS1A1 · 原厂资料重建电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:x-nucleo-gnss1a1/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [22]
展开其余 8 条电路记录

RFM95W 433MHz FeatherWing (3232) · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-3232/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [31]

Micro-Lipo USB-C (4410) · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-4410/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [32] [33] [34] [35] [36] [37]

TPS62827 降压电源参考电路

参考电路，未采用

参考电路，未作为本案例已采用电路

记录编号：tps62827-buck-reference · 版本：5a85c104aa77fa80eaeb57e148f6b713ce49963c9c352def21b34728eaf88fa8

待确认：源符号名为TPS6282X，准确订货型号仍需BOM锁定；归档3.3V板参数不是任意输入输出组合通用值；热、瞬态、稳定性和电感料号替代需独立验证

依据 [30]

ESP32-C3-MINI-1 module minimum system / UART

已接入候选图，未签核

已接入案例候选电路图，尚未签核

记录编号：esp32-c3-mini-minimum · 版本：c95d6d4f13cdb9e2d9eec8182151ce0522210c9c3fade4139024ac9f4736189a

待确认：Exact module suffix and passive part numbers/footprints pending；Reset timing, peripheral loading and RF placement not validated；ESP32-C3内置USB Serial/JTAG不等于通用USB OTG/HID；此模板不满足通用USB设备需求。

依据 [38] [39]

I²C 上拉与总线边界

参考电路，未采用

参考电路，未作为本案例已采用电路

记录编号：i2c-pullup-network · 版本：e2225e7ef8408c87d5a5098521581442c6d78a093b0e6928ae20a2860e150d8c

待确认：实际工作条件与外围采购料号尚未锁定；PCB封装文件、布局及实测未完成

依据 [40]

IKS4A1 Rev2 · 供电与I²C传感器电路

参考电路，未采用

参考电路，未作为本案例已采用电路

记录编号：iks4-power-i2c-sensors · 版本：8523fb886444e4b41884ce427727253115fb3bde336ca6cb77edb113356c4223

待确认：中断/SPI/扩展板电路未展开；焊桥和跳线须与实际板卡匹配；与外部0x44 SHT40存在同总线地址冲突风险；峰值电流、总线波形、固件和实物未验证

依据 [27]

RFM95W LoRa 点对点

候选板卡的供应商示例

历史选用板卡的原厂资料关联

记录编号：demo-adafruit-3232 · 版本：6dbab28ee24e1f1c77a5d797e448450d98b5b2ffe7dbf687d1c7b8e37091409a

依据 [2]

STM32 多传感器采集

候选板卡的供应商示例

历史选用板卡的原厂资料关联

记录编号：demo-x-nucleo-iks4a1 · 版本：c53a6430cdba6a77287b3e6dc45eea10ddfd730158f6e716f2a292ef2e9fb8f5

依据 [28]

同源参考功能包

现有公开记录尚未将功能包及其实际工况绑定到本案例；以下仅列出具有相同原厂原理图依据的参考包，示例参数不作为案例参数或实测结果。

TPS62827 3.3V 降压电源参考

同源电路参考 · 尚未采用

与案例电路引用相同原厂原理图；尚未采用此功能包

记录编号：fp-tps62827-buck-3v3 · 版本：3e8fc6e65f417a62bf8663b1e152c79775fedce80e355b42ae044b27340b995d

待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。

依据 [30]

查看此功能电路包 →

USB-C 5V 受电与双 CC 下拉

同源电路参考 · 尚未采用

与案例电路引用相同原厂原理图；尚未采用此功能包

记录编号：fp-usbc-5v-sink · 版本：258b27e1b2869f9c3cdb56ab88c638c73f71f4ada5bdc9d3abe6e9c8ec14db5b

待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。

依据 [29]

查看此功能电路包 →

浏览共用功能电路包 →

检查记录与未解决问题

5 项检查 · 7 条缺口

已有检查记录

案例网络图完整性

历史图完整性检查通过

仅保存历史网络图结构检查结果；不证明电气工况、功能或制造可用。历史快照，源版本已变化，需重跑

记录日期：2026-10-12T00:15:49.938640+00:00

整机电气条件

尚无案例级完成证据

本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。

案例级电路仿真

尚无案例级完成证据

本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。

案例级固件编译

尚无案例级完成证据

本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。

案例级实物测试

尚无案例级完成证据

本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。

仍需补充或验证

LTE-M 模组、SIM 及地区运营商适配未建库

信息不足

缺口详情待补充。

定位隐私、天线和电池寿命

信息不足

缺口详情待补充。

连线检查待办：expanded_resource_unresolved

信息不足

缺口详情待补充。

连线检查待办：expanded_resource_unresolved

信息不足

缺口详情待补充。

连线检查待办：expanded_resource_unresolved

信息不足

缺口详情待补充。

展开其余 2 条缺口

连线检查待办：expanded_resource_unresolved

信息不足

缺口详情待补充。

历史检查记录 7 个开放端子

信息不足

数量来自对应历史检查；不代表当前设计已重新执行检查。
