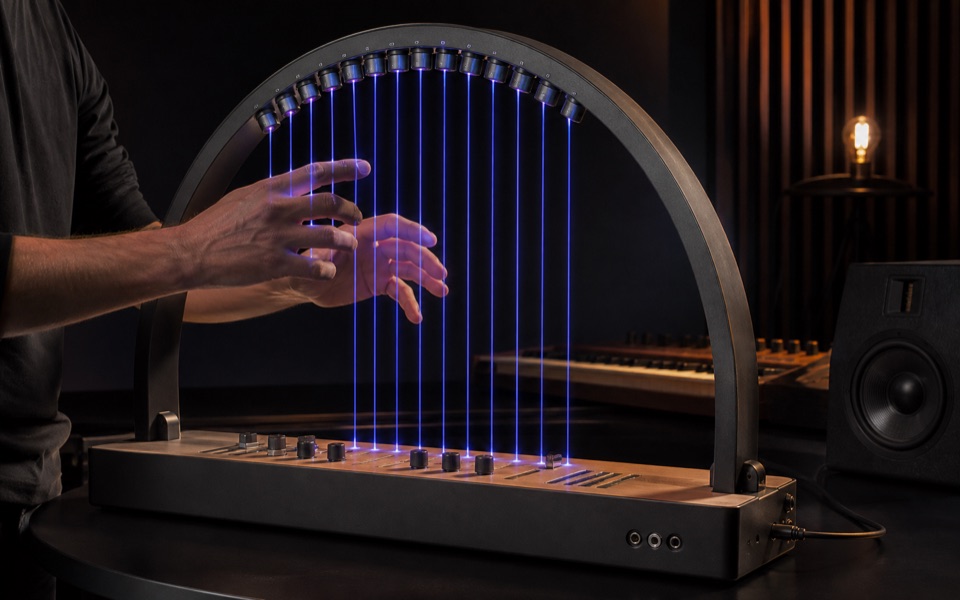

手势激光竖琴
手穿过光束就触发音符，适合作为互动装置和演出控制器。
结构概念 · 工程参考
功能与方案目标
手穿过光束就触发音符，适合作为互动装置和演出控制器。
从此案例创建时，可根据使用场景调整功能、尺寸和交付范围；具体可实现性由所选器件、连接检查和验证结果共同确定。
Demo 实现路径
低功率激光+光敏接收或 ToF 替代；遮挡触发 MIDI；用校准向导处理环境光。
硬件组成与候选器件
低功率激光/ToF、光电传感器、ESP32、MIDI
这些条目描述方案方向或结构位置。具体型号、供电、引脚网络、原理图、PCBA 与固件状态见硬件评审。
进入硬件评审 →结构与装配组成
- 激光发射器×8
- 光敏接收器×8
- 竖向框架
- MIDI控制盒
- 安全急停
当前证据与工程边界
本页为公开工程参考方案。候选器件、结构尺寸和连接方案需按工作台中的证据与检查结果确认；不代表已完成样机实测或量产放行。
