音乐与创意 · creative-073

便携开源合成器

一台可用 Python 编程的便携音乐、图形与传感器创作电脑。

结构概念 · 工程参考
以此案例创建硬件评审结构评审

查看本案例的需求、器件与工程依据 ↓

永久链接：https://vibehw.com/cases/creative-073

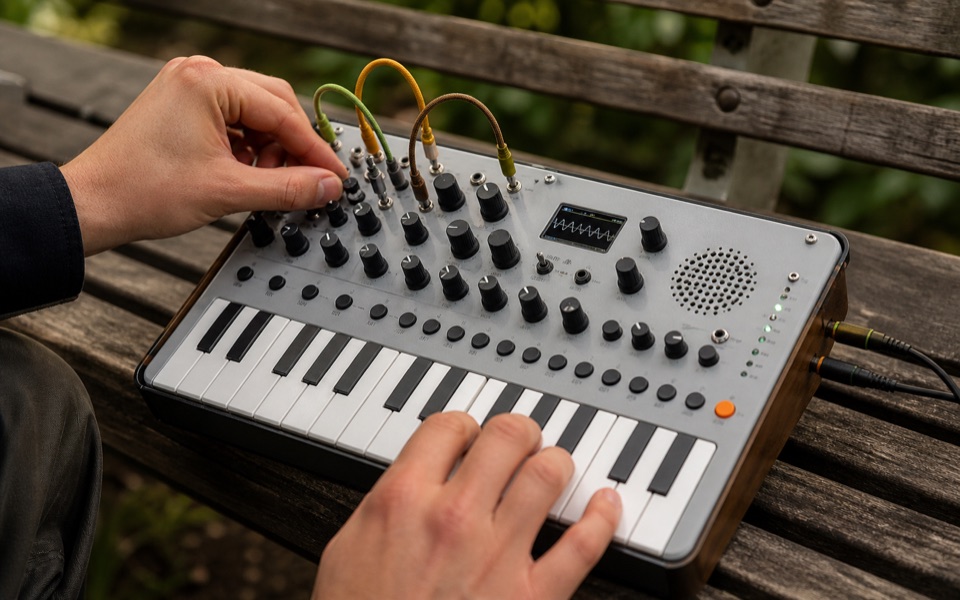

便携开源合成器概念外观
AI 生成的产品概念照片，用于表达外观与使用场景，不是量产实物摄影。

功能与方案目标

一台可用 Python 编程的便携音乐、图形与传感器创作电脑。

从此案例创建时，可根据使用场景调整功能、尺寸和交付范围；具体可实现性由所选器件、连接检查和验证结果共同确定。

Demo 实现路径

ESP32-S3/专用 MCU 运行合成引擎；触摸屏+MIDI；提供 Python/C API 和示例。

硬件组成与候选器件

ESP32-S3/Teensy、音频 Codec、触摸屏、MIDI、扬声器

这些条目描述方案方向或结构位置。具体型号、供电、引脚网络、原理图、PCBA 与固件状态见硬件评审。

进入硬件评审 →

结构与装配组成

  • 键盘矩阵
  • 旋钮编码器
  • 音频输出
  • 扬声器
  • 电池仓
查看结构与装配 →

当前证据与工程边界

本页为公开工程参考方案。候选器件、结构尺寸和连接方案需按工作台中的证据与检查结果确认；不代表已完成样机实测或量产放行。

本页内容来自共用公开案例目录与公开结构记录。以下工程资料同步展示已有需求、实际关联器件、电路、来源及检查状态。

查看公开结构数据

PUBLIC ENGINEERING RECORD

公开工程数据

共用案例库中的需求、选型、关联电路和检查记录。展开记录即可阅读完整内容。

查看公开工程数据 JSON ↗
数据版本：3c71ccb77aec37bd3417562b5cf8dc2b326f93a9fd1dcec13bef9cf2aad38075最近审计记录：2026-10-12T00:15:49.938640+00:00

功能需求与约束

4 条记录

触控和传感创作

方案需求，待验证

需求参数尚未记录。

合成引擎、MIDI 和 Python/C API 移植

方案需求，待验证

需求参数尚未记录。

Demo 实现路径

方案需求，待验证

ESP32-S3/专用 MCU 运行合成引擎；触摸屏+MIDI；提供 Python/C API 和示例。

软件实现方向

方案需求，待验证

Tulip/Mozzi、MicroPython、MIDI

器件选型与案例关联

9 条记录

选型记录保留具体料号及其与案例的关联；候选器件和未知参数按原状态展示。

MAX98357A (3006)

历史案例选板 · 待验证
制造商
Adafruit
型号
MAX98357A (3006)
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

功能：音频

待确认：需要扬声器和独立功率预算；不是输入输出完整 codec。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [1] [2] [3] [4] [5] [6] [7]

USB Type C Breakout (4090)

历史案例选板 · 待验证
制造商
Adafruit
型号
USB Type C Breakout (4090)
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

功能：USB设备

待确认：只提供接口和 CC 配置，不包含完整保险丝、ESD、过压或限流保护。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [8]

Micro-Lipo USB-C (4410)

历史案例选板 · 待验证
制造商
Adafruit
型号
Micro-Lipo USB-C (4410)
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

功能：电池

待确认：仅充电参考，不承诺系统 power-path；电池化学、极性及温度保护另行确认。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [9] [10] [11] [12] [13] [14]

TPS62827 3.3V (4920)

历史案例选板 · 待验证
制造商
Adafruit
型号
TPS62827 3.3V (4920)
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

待确认：输入范围、峰值负载、散热和去耦需按整机电源预算验证。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [15] [16]

X-NUCLEO-GFX02Z1

历史案例选板 · 待验证
制造商
STMicroelectronics
型号
X-NUCLEO-GFX02Z1
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

功能：TFT显示

待确认：官方 Demo 面向指定 Nucleo 与软件包；接到 ESP32 需重新核对电平、引脚、负载和驱动，不能据此宣称兼容。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [17] [18] [19] [20] [21] [22] [23]

AT42QT2120-XUR

精确型号候选，非已采用
制造商
Microchip
型号
AT42QT2120-XUR
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：Alternative requires new PCB and register/firmware driver; not pin-compatible or firmware-compatible with MPR121；12 keys, or maximum 9 keys when slider/wheel enabled; application key/gesture requirement remains to be locked；Electrode layout, threshold/AKS/charge-time tuning, bus capacitance/pull-ups and EMI/moisture tests pending；Microchip family page says In Production on 2026-10-12; exact XUR orderability, PCN and supply commitment remain unverified

依据 [41]
展开其余 3 个器件

MPR121QR2

精确型号候选，非已采用
制造商
NXP / Freescale
型号
MPR121QR2
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：NXP product page checked 2026-10-12 marks MPR121 archived/discontinued; legacy reference only, not recommended for new production；Existing Adafruit board population and header revision must be locked separately；Electrode geometry, stackup, moisture/noise thresholds and exact footprint not qualified

依据 [42]

ESP32-S3-WROOM-1

型号或订货后缀待确认
制造商
Espressif
型号
具体料号待确认
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：符号或系列名称不能当作已冻结的采购料号。

依据 [43] [44]

TPS6282X

型号或订货后缀待确认
制造商
见原厂器件资料
型号
具体料号待确认
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：符号或系列名称不能当作已冻结的采购料号。

依据 [25]

案例电路与关联参考包

11 条电路 · 3 个参考包

案例电路与参考设计

USB Type C Breakout (4090) · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-4090/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [24]

TPS62827 3.3V (4920) · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-4920/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [25]

X-NUCLEO-GFX02Z1 · 原厂资料重建电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:x-nucleo-gfx02z1/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [26]

MAX98357A (3006) · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-3006/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [27] [28]
展开其余 7 条电路记录

Micro-Lipo USB-C (4410) · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-4410/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [29] [30] [31] [32] [33] [34]

MOD_UI_TOUCH_I2C · 原厂资料重建电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:missing-MOD_UI_TOUCH_I2C/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [35]

ESP32-S3 模组最小系统

已接入候选图，未签核

已接入案例候选电路图，尚未签核

记录编号：esp32s3-module-minimum-system · 版本：c0f126f08caed4b371aa2b6d12d3e1ca708eba4203807e608413011653b7cdd2

待确认：现库符号可用但准确模组后缀与引脚限制未冻结；裸芯片与模组不能共用同一最小系统；模组内部RF晶振不重复添加

依据 [36] [37]

TPS62827 降压电源参考电路

参考电路，未采用

参考电路，未作为本案例已采用电路

记录编号：tps62827-buck-reference · 版本：5a85c104aa77fa80eaeb57e148f6b713ce49963c9c352def21b34728eaf88fa8

待确认：源符号名为TPS6282X，准确订货型号仍需BOM锁定；归档3.3V板参数不是任意输入输出组合通用值；热、瞬态、稳定性和电感料号替代需独立验证

依据 [25]

MPR121 QT原板参考（停产芯片，保留旧Demo）

参考电路，未采用

参考电路，未作为本案例已采用电路

记录编号：case-gap-mpr121-legacy-qt · 版本：未记录

待确认：NXP已停产MPR121；此页仅用于既有1982板，不是新量产采购推荐；原板I²C电平转换和接口顺序按归档QT版；不得套旧版插针位置；实际12个电极尺寸、面板材料、线缆和阈值尚未锁定

依据 [38] [39]

AT42QT2120：12键I²C触摸量产迁移候选

参考电路，未采用

参考电路，未作为本案例已采用电路

记录编号：case-gap-qt2120-twelve-key · 版本：未记录

待确认：与MPR121不兼容的引脚、封装与寄存器；须迁移PCB和固件，不能直接换料；固定0x1C地址需整条总线查冲突；复用电极必须重测，启用滑条/轮后仅余9独立键；I²C和中断GPIO、总线电容、上拉以及量产阈值未锁定；器件在产不等于整机验证

依据 [40] [41]

MAX98357A I2S 音频播放

候选板卡的供应商示例

历史选用板卡的原厂资料关联

记录编号：demo-adafruit-3006 · 版本：57dcf79bd3441ea17f1614fb096ee026b7e90e79767b1548182a52dd102cab96

依据 [2]

同源参考功能包

现有公开记录尚未将功能包及其实际工况绑定到本案例；以下仅列出具有相同原厂原理图依据的参考包，示例参数不作为案例参数或实测结果。

MAX98357A I²S 扬声器输出

同源电路参考 · 尚未采用

与案例电路引用相同原厂原理图；尚未采用此功能包

记录编号：fp-max98357a-audio-output · 版本：9cb1d3be32fe730d1e5587b7d81346878609aa5e9cac1549fbacb741096fb645

待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。

依据 [28]

查看此功能电路包 →

TPS62827 3.3V 降压电源参考

同源电路参考 · 尚未采用

与案例电路引用相同原厂原理图；尚未采用此功能包

记录编号：fp-tps62827-buck-3v3 · 版本：3e8fc6e65f417a62bf8663b1e152c79775fedce80e355b42ae044b27340b995d

待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。

依据 [25]

查看此功能电路包 →

USB-C 5V 受电与双 CC 下拉

同源电路参考 · 尚未采用

与案例电路引用相同原厂原理图；尚未采用此功能包

记录编号：fp-usbc-5v-sink · 版本：258b27e1b2869f9c3cdb56ab88c638c73f71f4ada5bdc9d3abe6e9c8ec14db5b

待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。

依据 [24]

查看此功能电路包 →

浏览共用功能电路包 →

检查记录与未解决问题

5 项检查 · 4 条缺口

已有检查记录

案例网络图完整性

历史图完整性检查通过

仅保存历史网络图结构检查结果；不证明电气工况、功能或制造可用。历史快照，源版本已变化，需重跑

记录日期：2026-10-12T00:15:49.938640+00:00

整机电气条件

尚无案例级完成证据

本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。

案例级电路仿真

尚无案例级完成证据

本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。

案例级固件编译

尚无案例级完成证据

本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。

案例级实物测试

尚无案例级完成证据

本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。

仍需补充或验证

合成引擎、MIDI 和 Python/C API 移植

信息不足

缺口详情待补充。

音频低延迟、CPU/内存和续航

信息不足

缺口详情待补充。

触摸输入：待补充工程证据

信息不足

尚未选定承担此功能的实际器件/模块；需补充精确型号与电路。

历史检查记录 4 个开放端子

信息不足

数量来自对应历史检查；不代表当前设计已重新执行检查。

来源与可追溯资料

44 项来源

来源说明资料依据；资料存在与本案例完成验证是不同状态。内部记录没有公开链接时保留记录标题。

  1. [1]
    MAX98357A (3006) ↗

    可打开公开来源

  2. [2]
    MAX98357A (3006) ↗

    可打开公开来源 · 资料记录日期：2026-09-21

  3. [3]
    Click to download PyGame example code & sample mp3s ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  4. [4]
    MAX98357 Datasheet ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  5. [5]
    adafruit_products_schem.png?1787841807 ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  6. [6]
    adafruit_products_schem.png?1464034817 ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  7. [7]
    MAX98357A I2S 音频播放 ↗

    可打开公开来源 · 资料记录日期：2026-09-21

  8. [8]
    USB Type C Breakout (4090) ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  9. [9]
    Micro-Lipo USB-C (4410) ↗

    可打开公开来源

  10. [10]
    Micro-Lipo USB-C (4410) ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  11. [11]
    3D models of USB-C charger on GitHub ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  12. [12]
    3D models of MicroLipo V2 charger on GitHub ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  13. [13]
    adafruit_products_USB-C_MicroLipo_Charger_Sch.png?1572991881 ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  14. [14]
    adafruit_products_schem.png?1668113060 ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  15. [15]
    TPS62827 3.3V (4920) ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  16. [16]
    EagleCAD files for schematic and Layout are available at GitHub ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  17. [17]
    X-NUCLEO-GFX02Z1 ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  18. [18]
    Download databrief ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  19. [19]
    MB1818 Board design project files ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  20. [20]
    MB1818 Manufacturing files ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  21. [21]
    MB1818 Bill of materials ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  22. [22]
    MB1818 DT022CTFT-B01 Schematic ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  23. [23]
    MB1818 TCXD022IB5-B01 Schematic ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  24. [24]
  25. [25]
  26. [26]
  27. [27]
    MAX98357A (3006) · 原厂器件电路

    未提供可公开访问的 HTTPS 链接

  28. [28]
    MAX98357A (3006) · 原厂器件电路

    未提供可公开访问的 HTTPS 链接

  29. [29]
    Micro-Lipo USB-C (4410) · 原厂器件电路

    未提供可公开访问的 HTTPS 链接

  30. [30]
    Micro-Lipo USB-C (4410) · 原厂器件电路

    未提供可公开访问的 HTTPS 链接

  31. [31]
    Micro-Lipo USB-C (4410) · 原厂器件电路

    未提供可公开访问的 HTTPS 链接

  32. [32]
    Micro-Lipo USB-C (4410) · 原厂器件电路

    未提供可公开访问的 HTTPS 链接

  33. [33]
    Micro-Lipo USB-C (4410) · 原厂器件电路

    未提供可公开访问的 HTTPS 链接

  34. [34]
    Micro-Lipo USB-C (4410) · 原厂器件电路

    未提供可公开访问的 HTTPS 链接

  35. [35]
  36. [36]
    ESP32-S3 模组最小系统 ↗

    可打开公开来源

  37. [37]
    ESP32-S3 模组最小系统 ↗

    可打开公开来源

  38. [38]
  39. [39]
  40. [40]
  41. [41]
    AT42QT2120：12键I²C触摸量产迁移候选 ↗

    可打开公开来源

    来源版本：9634E–AT42–06/12

  42. [42]
    Freescale MPR121 manufacturer datasheet hosted by Adafruit ↗

    可打开公开来源

    来源版本：Rev 4, 02/2013

  43. [43]
    ESP32-S3-WROOM-1 ↗

    可打开公开来源

  44. [44]
    ESP32-S3-WROOM-1 ↗

    可打开公开来源
