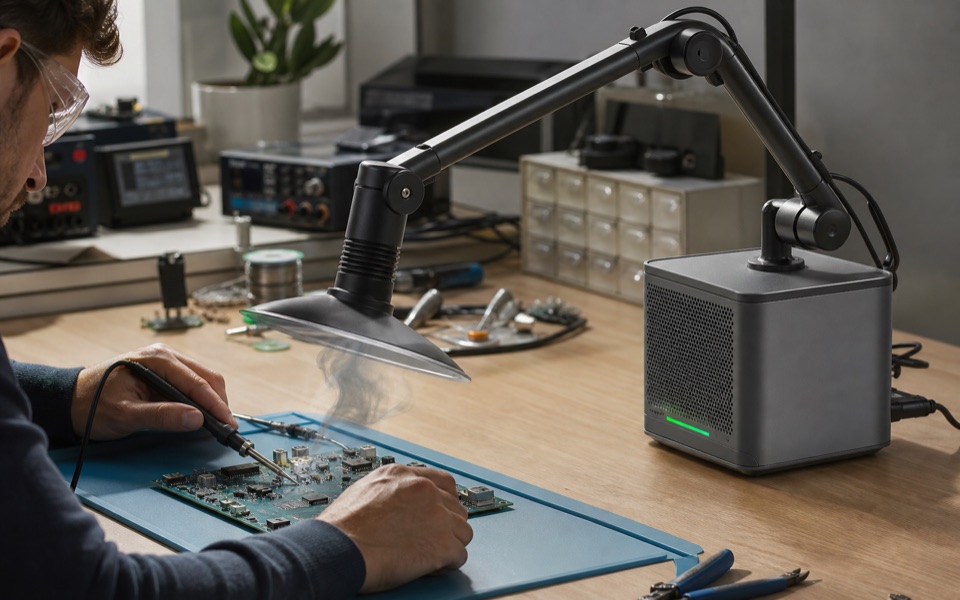

智能焊烟净化器
焊接时自动提高风量，记录滤芯压差与使用寿命。
结构概念 · 工程参考
功能与方案目标
焊接时自动提高风量，记录滤芯压差与使用寿命。
从此案例创建时，可根据使用场景调整功能、尺寸和交付范围；具体可实现性由所选器件、连接检查和验证结果共同确定。
Demo 实现路径
颗粒/气味传感器+麦克风识别焊接活动；PWM 风扇；压差提示滤芯堵塞。
硬件组成与候选器件
ESP32、离心风机、PM/VOC、压差、活性炭/HEPA
这些条目描述方案方向或结构位置。具体型号、供电、引脚网络、原理图、PCBA 与固件状态见硬件评审。
进入硬件评审 →结构与装配组成
- 可更换滤芯
- 离心风机
- 柔性吸烟臂
- 颗粒传感器
- 控制面板
当前证据与工程边界
本页为公开工程参考方案。候选器件、结构尺寸和连接方案需按工作台中的证据与检查结果确认；不代表已完成样机实测或量产放行。
本页内容来自共用公开案例目录与公开结构记录。以下工程资料同步展示已有需求、实际关联器件、电路、来源及检查状态。
查看公开结构数据PUBLIC ENGINEERING RECORD
公开工程数据
共用案例库中的需求、选型、关联电路和检查记录。展开记录即可阅读完整内容。
fd553b0c493df484718b4bb2223d9cafbbaf41b5dbba33a74631796fd658fa86最近审计记录：2026-10-12T00:15:49.938640+00:00功能需求与约束
3 条记录焊接检测、滤芯压差和寿命
方案需求，待验证需求参数尚未记录。
Demo 实现路径
方案需求，待验证颗粒/气味传感器+麦克风识别焊接活动；PWM 风扇；压差提示滤芯堵塞。
软件实现方向
方案需求，待验证ESPHome、Home Assistant
器件选型与案例关联
15 条记录选型记录保留具体料号及其与案例的关联；候选器件和未知参数按原状态展示。
ADS1115 16-Bit ADC
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- ADS1115 16-Bit ADC
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
功能：压力
待确认：需核对精确板卡版本、引脚映射、逻辑电平、供电预算和固件。；原厂资料不等于实时有货、适配本案例或已获量产放行。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [1] [2] [3] [4] [5] [6] [7]USB Type C Breakout (4090)
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- USB Type C Breakout (4090)
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
待确认：只提供接口和 CC 配置，不包含完整保险丝、ESD、过压或限流保护。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [8]EMC2101 Fan Controller
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- EMC2101 Fan Controller
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
功能：风扇
待确认：控制器 VIN 与风扇外部电源分开；风扇接线按官方四线风扇示例。；供应商示例需按指定主控复现；未完成平台烧录与实测。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [9] [10] [11]SGP40 (4829)
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- SGP40 (4829)
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
功能：air_quality
待确认：输出 VOC Index，不是 CO2 ppm；需温湿补偿与预热。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [12] [13] [14] [15] [16] [17] [18]TPS62827 3.3V (4920)
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- TPS62827 3.3V (4920)
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
待确认：输入范围、峰值负载、散热和去耦需按整机电源预算验证。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [19] [20]SEN0460
历史案例选板 · 待验证- 制造商
- DFRobot
- 型号
- SEN0460
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
功能：particulate
待确认：需设计进出风通道；不可遮挡传感器气路，需核对版号与协议。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [21] [22] [23] [24]展开其余 9 个器件
SPH0645LM4H-B
精确型号候选，非已采用- 制造商
- Knowles
- 型号
- SPH0645LM4H-B
- 与案例的关系
- 案例参考设计中的器件，尚需确认实际采用情况
待确认：Board BOM marking/silicon revision and current lifecycle must be checked; library admission does not prove fitted silicon；MEMS acoustic port, PCB land/stencil/reflow and moisture handling not qualified；Typical 600µA is not a guaranteed supply-current budget; power, DMA and audio tests pending
依据 [38]ESP32-S3-WROOM-1
型号或订货后缀待确认- 制造商
- Espressif
- 型号
- 具体料号待确认
- 与案例的关系
- 案例参考设计中的器件，尚需确认实际采用情况
待确认：符号或系列名称不能当作已冻结的采购料号。
依据 [47] [48]gaps.sn74lvc1g17dbvr
型号或订货后缀待确认- 制造商
- 未指定
- 型号
- 具体料号待确认
- 与案例的关系
- 案例参考设计中的器件，尚需确认实际采用情况
待确认：符号或系列名称不能当作已冻结的采购料号。
2N3904BU
精确型号候选，非已采用- 制造商
- onsemi
- 型号
- 2N3904BU
- 与案例的关系
- 案例参考设计中的器件，尚需确认实际采用情况
待确认：EDA footprint geometry and orientation not yet validated；Application transient, tolerance, mechanical fit and physical qualification remain open
依据 [49]MPXV7002DP
精确型号候选，非已采用- 制造商
- NXP / Freescale
- 型号
- MPXV7002DP
- 与案例的关系
- 案例参考设计中的器件，尚需确认实际采用情况
待确认：EDA footprint geometry and orientation not yet validated；Application transient, tolerance, mechanical fit and physical qualification remain open
NF-A4x10 5V PWM
精确型号候选，非已采用- 制造商
- Noctua
- 型号
- NF-A4x10 5V PWM
- 与案例的关系
- 案例参考设计中的器件，尚需确认实际采用情况
待确认：EDA footprint geometry and orientation not yet validated；Application transient, tolerance, mechanical fit and physical qualification remain open
依据 [43]TLV803EA30DBZR
精确型号候选，非已采用- 制造商
- Texas Instruments
- 型号
- TLV803EA30DBZR
- 与案例的关系
- 案例参考设计中的器件，尚需确认实际采用情况
待确认：EDA footprint geometry and orientation not yet validated；Application transient, tolerance, mechanical fit and physical qualification remain open
依据 [41]TMUX1511PWR
精确型号候选，非已采用- 制造商
- Texas Instruments
- 型号
- TMUX1511PWR
- 与案例的关系
- 案例参考设计中的器件，尚需确认实际采用情况
待确认：EDA footprint geometry and orientation not yet validated；Application transient, tolerance, mechanical fit and physical qualification remain open
依据 [40]TPS6282X
型号或订货后缀待确认- 制造商
- 见原厂器件资料
- 型号
- 具体料号待确认
- 与案例的关系
- 案例参考设计中的器件，尚需确认实际采用情况
待确认：符号或系列名称不能当作已冻结的采购料号。
依据 [26]案例电路与关联参考包
15 条电路 · 4 个参考包案例电路与参考设计
USB Type C Breakout (4090) · 原厂器件电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:adafruit-4090/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [25]TPS62827 3.3V (4920) · 原厂器件电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:adafruit-4920/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [26]SEN0460 · 原厂资料重建电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:dfrobot-sen0460/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [27]SGP40 (4829) · 原厂器件电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:adafruit-4829/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [28]展开其余 11 条电路记录
EMC2101 Fan Controller · 原厂器件电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:adafruit-4808/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [29]ADS1115 16-Bit ADC · 原厂器件电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:adafruit-1085/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [30] [31] [32] [33]MOD_SENSOR_MEMS_MIC · 原厂资料重建电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:missing-MOD_SENSOR_MEMS_MIC/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [34]ESP32-S3 模组最小系统
已接入候选图，未签核已接入案例候选电路图，尚未签核
记录编号：esp32s3-module-minimum-system · 版本：c0f126f08caed4b371aa2b6d12d3e1ca708eba4203807e608413011653b7cdd2
待确认：现库符号可用但准确模组后缀与引脚限制未冻结；裸芯片与模组不能共用同一最小系统；模组内部RF晶振不重复添加
依据 [35] [36]TPS62827 降压电源参考电路
参考电路，未采用参考电路，未作为本案例已采用电路
记录编号：tps62827-buck-reference · 版本：5a85c104aa77fa80eaeb57e148f6b713ce49963c9c352def21b34728eaf88fa8
待确认：源符号名为TPS6282X，准确订货型号仍需BOM锁定；归档3.3V板参数不是任意输入输出组合通用值；热、瞬态、稳定性和电感料号替代需独立验证
依据 [26]SPH0645 I²S麦克风：供电、声道和数据下拉
参考电路，未采用参考电路，未作为本案例已采用电路
记录编号：case-gap-sph0645-i2s · 版本：未记录
待确认：具体主控I²S引脚及与扬声器共享时钟需按案例分配；RX与TX数据必须分开；归档Rev B仅支持32–64kHz采样，不借用Rev C较低时钟范围；声孔、音腔、底部进声和防尘防水材料尚待结构设计；温度0–45°C之外不能保证音频指标
依据 [37] [38]MPXV7002干燥空气差压及断电保护ADC前端
参考电路，未采用参考电路，未作为本案例已采用电路
记录编号：case-gap-mpxv7002-protected-adc · 版本：未记录
待确认：仅干燥空气±2kPa，4.75–5.25V；气路、量程及过压未通过实物测试；ADC板VIN与开关/监控芯片必须同一3.3V域；47k负载使标称分压为1/3；智能枕头未确定测接触力还是气囊压力，不套用此方案；无医疗用途验证
依据 [39] [40] [41] [42]Noctua 四线风扇：施密特推挽 PWM、独立 5V 供电与测速
参考电路，未采用参考电路，未作为本案例已采用电路
记录编号：case-gap-actuator-fan-cmos-v1 · 版本：未记录
待确认：EMC2101 FAN is open drain: insert CMOS buffer; do not approve old direct FAN-to-fan link；3.3V supply must stay within 3.0–3.6V; fan 5V source must be 4.75–5.25V with measured aggregate budget；PWM jumper must be open for the external A pull-up; TACH jumper open for external 10k pull-up；At partial power or brownout, check injection into 3.3V domain; Ioff specification applies at VCC=0 only；Free-air flow is not enclosure/filter cooling capacity
依据 [43] [44] [45] [46]SGP40 VOC 指数
候选板卡的供应商示例历史选用板卡的原厂资料关联
记录编号：demo-adafruit-4829 · 版本：b1e0c7afde60fbf1e2283aa6a3e6e44bff304ae37c4744ccdcbe3a8f7446b6e9
依据 [13]EMC2101 风扇调速与测速
候选板卡的供应商示例历史选用板卡的原厂资料关联
记录编号：demo-adafruit-4808 · 版本：b81c096a76780d00720d4185849bad9c1ed4c5caf344d633d36f901a44d3d20c
依据 [10]ADS1115 四路模拟量读取
候选板卡的供应商示例历史选用板卡的原厂资料关联
记录编号：demo-adafruit-1085 · 版本：9eaf51e31635a5eea52e0b7e1635daa9544d559156112ecb6998ea99094fe846
依据 [2]同源参考功能包
现有公开记录尚未将功能包及其实际工况绑定到本案例；以下仅列出具有相同原厂原理图依据的参考包，示例参数不作为案例参数或实测结果。
ADS1015 四通道 12 位 ADC
同源电路参考 · 尚未采用与案例电路引用相同原厂原理图；尚未采用此功能包
记录编号：fp-ads1015-four-channel-adc · 版本：a52129278a3265c32500d60db857ac62cc59e860a879c3ee01872e9480d09d56
待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。
依据 [30]SGP40 VOC 趋势检测
同源电路参考 · 尚未采用与案例电路引用相同原厂原理图；尚未采用此功能包
记录编号：fp-sgp40-voc · 版本：4dbfff3b4b6daafdf9ef2d1d93a5a2f7fe63e70288f3fad97010840689c06724
待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。
依据 [28]TPS62827 3.3V 降压电源参考
同源电路参考 · 尚未采用与案例电路引用相同原厂原理图；尚未采用此功能包
记录编号：fp-tps62827-buck-3v3 · 版本：3e8fc6e65f417a62bf8663b1e152c79775fedce80e355b42ae044b27340b995d
待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。
依据 [26]USB-C 5V 受电与双 CC 下拉
同源电路参考 · 尚未采用与案例电路引用相同原厂原理图；尚未采用此功能包
记录编号：fp-usbc-5v-sink · 版本：258b27e1b2869f9c3cdb56ab88c638c73f71f4ada5bdc9d3abe6e9c8ec14db5b
待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。
依据 [25]检查记录与未解决问题
5 项检查 · 3 条缺口已有检查记录
案例网络图完整性
历史图完整性检查通过仅保存历史网络图结构检查结果；不证明电气工况、功能或制造可用。历史快照，源版本已变化，需重跑
记录日期：2026-10-12T00:15:49.938640+00:00
整机电气条件
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
案例级电路仿真
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
案例级固件编译
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
案例级实物测试
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
仍需补充或验证
ADC 不含差压探头；净化效率需实验
信息不足缺口详情待补充。
压力：待补充工程证据
信息不足目前只有采集前端，实际传感器尚未选定；需要量程、激励、接口与校准证据。
历史检查记录 2 个开放端子
信息不足数量来自对应历史检查；不代表当前设计已重新执行检查。
