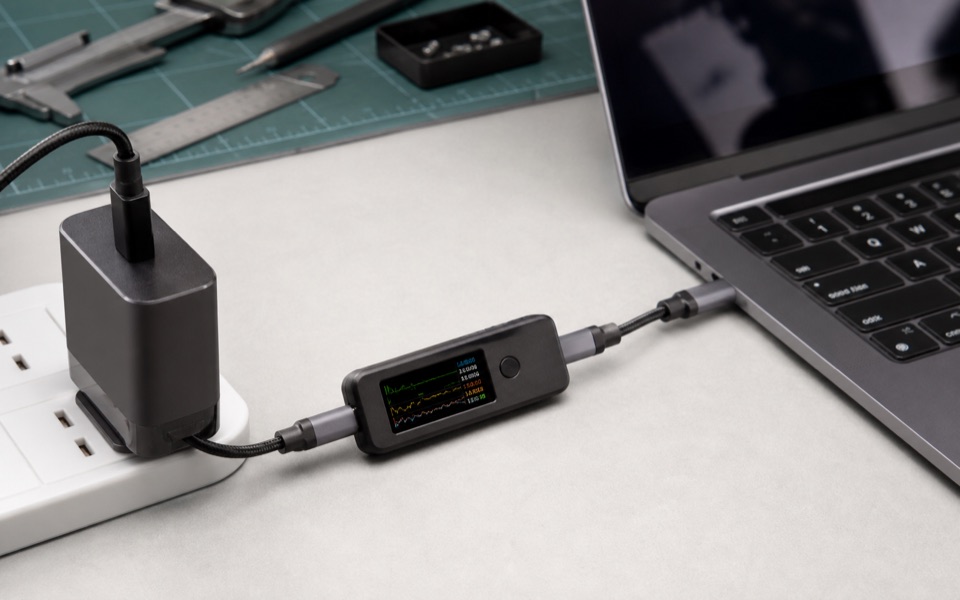

USB-C 功率分析仪
协商 USB-PD 电压并记录电压、电流、功率与能量曲线。
结构概念 · 工程参考
功能与方案目标
协商 USB-PD 电压并记录电压、电流、功率与能量曲线。
从此案例创建时，可根据使用场景调整功能、尺寸和交付范围；具体可实现性由所选器件、连接检查和验证结果共同确定。
Demo 实现路径
ESP32 控制 PD 芯片；INA228 采样；屏幕与 Web 显示；默认限流并记录协商过程。
硬件组成与候选器件
ESP32-S3、USB-PD 控制器、INA228、负载开关、TFT
这些条目描述方案方向或结构位置。具体型号、供电、引脚网络、原理图、PCBA 与固件状态见硬件评审。
进入硬件评审 →结构与装配组成
- USB-C输入输出口
- 彩色显示屏
- 分流器
- 协议触发键
- 散热铜片
当前证据与工程边界
本页为公开工程参考方案。候选器件、结构尺寸和连接方案需按工作台中的证据与检查结果确认；不代表已完成样机实测或量产放行。
本页内容来自共用公开案例目录与公开结构记录。以下工程资料同步展示已有需求、实际关联器件、电路、来源及检查状态。
查看公开结构数据PUBLIC ENGINEERING RECORD
公开工程数据
共用案例库中的需求、选型、关联电路和检查记录。展开记录即可阅读完整内容。
f87b14426a835123ba0b380a9b22dff2d5fb46d18f13ff36c6ee5dc8f2c1ccea最近审计记录：2026-10-12T00:15:49.938640+00:00功能需求与约束
3 条记录PD 协商、电流和能量曲线
方案需求，待验证需求参数尚未记录。
Demo 实现路径
方案需求，待验证ESP32 控制 PD 芯片；INA228 采样；屏幕与 Web 显示；默认限流并记录协商过程。
软件实现方向
方案需求，待验证ESP-IDF、WebUSB、CSV
器件选型与案例关联
6 条记录选型记录保留具体料号及其与案例的关联；候选器件和未知参数按原状态展示。
TPS62827 3.3V (4920)
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- TPS62827 3.3V (4920)
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
待确认：输入范围、峰值负载、散热和去耦需按整机电源预算验证。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [1] [2]INA219 (904)
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- INA219 (904)
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
功能：current_monitor
待确认：分流器功率、共模范围和布线必须核对。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [3] [4] [5] [6] [7] [8] [9]X-NUCLEO-GFX02Z1
历史案例选板 · 待验证- 制造商
- STMicroelectronics
- 型号
- X-NUCLEO-GFX02Z1
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
功能：TFT显示
待确认：官方 Demo 面向指定 Nucleo 与软件包；接到 ESP32 需重新核对电平、引脚、负载和驱动，不能据此宣称兼容。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [10] [11] [12] [13] [14] [15] [16]X-NUCLEO-SNK1M1
历史案例选板 · 待验证- 制造商
- STMicroelectronics
- 型号
- X-NUCLEO-SNK1M1
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
功能：usb_pd_sink
待确认：官方 Demo 面向指定 Nucleo 与软件包；接到 ESP32 需重新核对电平、引脚、负载和驱动，不能据此宣称兼容。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [17] [18] [19] [20] [21] [22]ESP32-S3-WROOM-1
型号或订货后缀待确认- 制造商
- Espressif
- 型号
- 具体料号待确认
- 与案例的关系
- 案例参考设计中的器件，尚需确认实际采用情况
待确认：符号或系列名称不能当作已冻结的采购料号。
依据 [31] [32]TPS6282X
型号或订货后缀待确认- 制造商
- 见原厂器件资料
- 型号
- 具体料号待确认
- 与案例的关系
- 案例参考设计中的器件，尚需确认实际采用情况
待确认：符号或系列名称不能当作已冻结的采购料号。
依据 [23]案例电路与关联参考包
8 条电路 · 1 个参考包案例电路与参考设计
TPS62827 3.3V (4920) · 原厂器件电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:adafruit-4920/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [23]X-NUCLEO-SNK1M1 · 原厂资料重建电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:x-nucleo-snk1m1/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [24]INA219 (904) · 原厂器件电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:adafruit-904/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [25] [26] [27]X-NUCLEO-GFX02Z1 · 原厂资料重建电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:x-nucleo-gfx02z1/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [28]展开其余 4 条电路记录
ESP32-S3 模组最小系统
已接入候选图，未签核已接入案例候选电路图，尚未签核
记录编号：esp32s3-module-minimum-system · 版本：c0f126f08caed4b371aa2b6d12d3e1ca708eba4203807e608413011653b7cdd2
待确认：现库符号可用但准确模组后缀与引脚限制未冻结；裸芯片与模组不能共用同一最小系统；模组内部RF晶振不重复添加
依据 [29] [30]TPS62827 降压电源参考电路
参考电路，未采用参考电路，未作为本案例已采用电路
记录编号：tps62827-buck-reference · 版本：5a85c104aa77fa80eaeb57e148f6b713ce49963c9c352def21b34728eaf88fa8
待确认：源符号名为TPS6282X，准确订货型号仍需BOM锁定；归档3.3V板参数不是任意输入输出组合通用值；热、瞬态、稳定性和电感料号替代需独立验证
依据 [23]INA219 电流电压采集
候选板卡的供应商示例历史选用板卡的原厂资料关联
记录编号：demo-adafruit-904 · 版本：b8cc30150c2e596fce0bc64aa572f45ee0c6ffeadc5eeb671abf90d84133f095
依据 [4]STM32 USB-C 受电 Demo
候选板卡的供应商示例历史选用板卡的原厂资料关联
记录编号：demo-x-nucleo-snk1m1 · 版本：beae5252687372c4e9adc2ff432df1cb1101d16f0e10b7f91ec03837c35e1104
依据 [22]同源参考功能包
现有公开记录尚未将功能包及其实际工况绑定到本案例；以下仅列出具有相同原厂原理图依据的参考包，示例参数不作为案例参数或实测结果。
TPS62827 3.3V 降压电源参考
同源电路参考 · 尚未采用与案例电路引用相同原厂原理图；尚未采用此功能包
记录编号：fp-tps62827-buck-3v3 · 版本：3e8fc6e65f417a62bf8663b1e152c79775fedce80e355b42ae044b27340b995d
待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。
依据 [23]检查记录与未解决问题
5 项检查 · 3 条缺口已有检查记录
案例网络图完整性
历史图完整性检查通过仅保存历史网络图结构检查结果；不证明电气工况、功能或制造可用。历史快照，源版本已变化，需重跑
记录日期：2026-10-12T00:15:49.938640+00:00
整机电气条件
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
案例级电路仿真
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
案例级固件编译
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
案例级实物测试
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
仍需补充或验证
INA219 不等价 INA228/INA237；量程、分流器和限流需锁定
信息不足缺口详情待补充。
连线检查待办：expanded_resource_unresolved
信息不足缺口详情待补充。
历史检查记录 7 个开放端子
信息不足数量来自对应历史检查；不代表当前设计已重新执行检查。
来源与可追溯资料
32 项来源来源说明资料依据；资料存在与本案例完成验证是不同状态。内部记录没有公开链接时保留记录标题。
- [1]TPS62827 3.3V (4920) ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [2]EagleCAD files for schematic and Layout are available at GitHub ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [3]INA219 (904) ↗
可打开公开来源
- [4]INA219 (904) ↗
可打开公开来源 · 资料记录日期：2026-09-21
- [5]Adafruit CircuitPython INA219 ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [6]Adafruit's CircuitPython library bundle ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [7]adafruit_products_INA219_sch.png?1631050102 ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [8]adafruit_products_schem.png?1475858479 ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [9]INA219 电流电压采集 ↗
可打开公开来源 · 资料记录日期：2026-09-21
- [10]X-NUCLEO-GFX02Z1 ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [11]Download databrief ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [12]MB1818 Board design project files ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [13]MB1818 Manufacturing files ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [14]MB1818 Bill of materials ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [15]MB1818 DT022CTFT-B01 Schematic ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [16]MB1818 TCXD022IB5-B01 Schematic ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [17]X-NUCLEO-SNK1M1 ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [18]Download databrief ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [19]X-NUCLEO-SNK1M1 GERBER ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [20]X-NUCLEO-SNK1M1 BOM ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [21]X-NUCLEO-SNK1M1 SCHEMATIC ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [22]STM32 USB-C 受电 Demo ↗
可打开公开来源 · 资料记录日期：2026-09-21
- [23]
- [24]X-NUCLEO-SNK1M1 · 原厂资料重建电路 ↗
可打开公开来源
- [25]INA219 (904) · 原厂器件电路 ↗
可打开公开来源
- [26]INA219 (904) · 原厂器件电路 ↗
可打开公开来源
- [27]INA219 (904) · 原厂器件电路 ↗
可打开公开来源
- [28]
- [29]ESP32-S3 模组最小系统 ↗
可打开公开来源
- [30]ESP32-S3 模组最小系统 ↗
可打开公开来源
- [31]ESP32-S3-WROOM-1 ↗
可打开公开来源
- [32]ESP32-S3-WROOM-1 ↗
可打开公开来源
