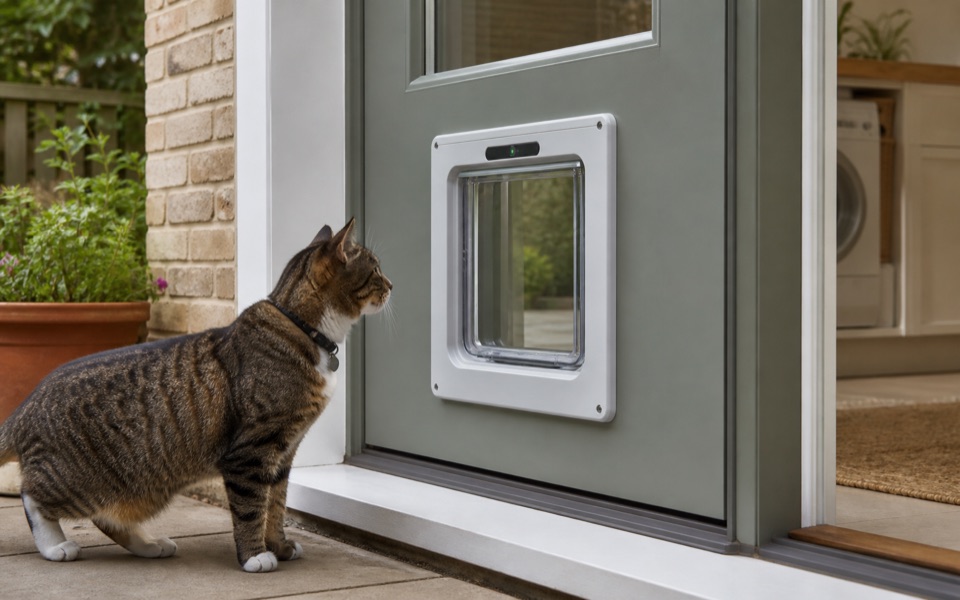

RFID 宠物门
只允许佩戴标签的宠物进入，并记录进出与异常滞留。
结构概念 · 工程参考
功能与方案目标
只允许佩戴标签的宠物进入，并记录进出与异常滞留。
从此案例创建时，可根据使用场景调整功能、尺寸和交付范围；具体可实现性由所选器件、连接检查和验证结果共同确定。
Demo 实现路径
RFID 识别后驱动门锁；双向红外判断方向；Web 设置名单；断电可机械释放。
硬件组成与候选器件
ESP32、RFID/Wiegand、红外对射、舵机/电磁锁
这些条目描述方案方向或结构位置。具体型号、供电、引脚网络、原理图、PCBA 与固件状态见硬件评审。
进入硬件评审 →结构与装配组成
- 门洞框架
- 上下滑门
- RFID天线框
- 驱动电机
- 防夹传感条
当前证据与工程边界
本页为公开工程参考方案。候选器件、结构尺寸和连接方案需按工作台中的证据与检查结果确认；不代表已完成样机实测或量产放行。
本页内容来自共用公开案例目录与公开结构记录。以下工程资料同步展示已有需求、实际关联器件、电路、来源及检查状态。
查看公开结构数据PUBLIC ENGINEERING RECORD
公开工程数据
共用案例库中的需求、选型、关联电路和检查记录。展开记录即可阅读完整内容。
b3f77d2e5bf86ea87fc35045ed3992e0ea650cbf2f389340be885b372e0a4108最近审计记录：2026-10-12T00:15:49.938640+00:00功能需求与约束
4 条记录进出方向、名单、机械释放
方案需求，待验证需求参数尚未记录。
宠物 RFID 频率与标签必须匹配；双向红外传感器
方案需求，待验证需求参数尚未记录。
Demo 实现路径
方案需求，待验证RFID 识别后驱动门锁；双向红外判断方向；Web 设置名单；断电可机械释放。
软件实现方向
方案需求，待验证esp-rfid、MQTT、Home Assistant
器件选型与案例关联
7 条记录选型记录保留具体料号及其与案例的关联；候选器件和未知参数按原状态展示。
USB Type C Breakout (4090)
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- USB Type C Breakout (4090)
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
待确认：只提供接口和 CC 配置，不包含完整保险丝、ESD、过压或限流保护。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [1]TPS62827 3.3V (4920)
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- TPS62827 3.3V (4920)
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
待确认：输入范围、峰值负载、散热和去耦需按整机电源预算验证。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [2] [3]MOSFET Driver (5648)
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- MOSFET Driver (5648)
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
功能：电磁执行器
待确认：独立负载供电；确认启动/堵转电流和续流保护，禁接市电。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [4] [5] [6] [7] [8] [9] [10]X-NUCLEO-NFC08A1
历史案例选板 · 待验证- 制造商
- STMicroelectronics
- 型号
- X-NUCLEO-NFC08A1
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
功能：NFC读写
待确认：官方 Demo 面向指定 Nucleo 与软件包；接到 ESP32 需重新核对电平、引脚、负载和驱动，不能据此宣称兼容。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [11] [12] [13] [14] [15]ESP32-C3-MINI-1
型号或订货后缀待确认- 制造商
- Espressif
- 型号
- 具体料号待确认
- 与案例的关系
- 案例参考设计中的器件，尚需确认实际采用情况
待确认：符号或系列名称不能当作已冻结的采购料号。
依据 [23] [24]gaps.adafruit-2776
型号或订货后缀待确认- 制造商
- 未指定
- 型号
- 具体料号待确认
- 与案例的关系
- 案例参考设计中的器件，尚需确认实际采用情况
待确认：符号或系列名称不能当作已冻结的采购料号。
展开其余 1 个器件
TPS6282X
型号或订货后缀待确认- 制造商
- 见原厂器件资料
- 型号
- 具体料号待确认
- 与案例的关系
- 案例参考设计中的器件，尚需确认实际采用情况
待确认：符号或系列名称不能当作已冻结的采购料号。
依据 [17]案例电路与关联参考包
9 条电路 · 3 个参考包案例电路与参考设计
USB Type C Breakout (4090) · 原厂器件电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:adafruit-4090/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [16]TPS62827 3.3V (4920) · 原厂器件电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:adafruit-4920/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [17]X-NUCLEO-NFC08A1 · 原厂资料重建电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:x-nucleo-nfc08a1/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [18]MOSFET Driver (5648) · 原厂器件电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:adafruit-5648/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [19]展开其余 5 条电路记录
TPS62827 降压电源参考电路
参考电路，未采用参考电路，未作为本案例已采用电路
记录编号：tps62827-buck-reference · 版本：5a85c104aa77fa80eaeb57e148f6b713ce49963c9c352def21b34728eaf88fa8
待确认：源符号名为TPS6282X，准确订货型号仍需BOM锁定；归档3.3V板参数不是任意输入输出组合通用值；热、瞬态、稳定性和电感料号替代需独立验证
依据 [17]低边 MOSFET 单向负载驱动参考电路
参考电路，未采用参考电路，未作为本案例已采用电路
记录编号：low-side-motor-reference · 版本：8cda822481295500d16ebb5b3ab02f6a964a166f630467ecc5016829b821d05d
待确认：MOSFET与续流二极管尚未作为完整公共器件入库；现图AO3406与1N400x/SM4002为参考，须按实际泵/阀负载确认；不能推定源板适于高频PWM或任意堵转电流
依据 [19]ESP32-C3-MINI-1 module minimum system / UART
已接入候选图，未签核已接入案例候选电路图，尚未签核
记录编号：esp32-c3-mini-minimum · 版本：c95d6d4f13cdb9e2d9eec8182151ce0522210c9c3fade4139024ac9f4736189a
待确认：Exact module suffix and passive part numbers/footprints pending；Reset timing, peripheral loading and RF placement not validated；ESP32-C3内置USB Serial/JTAG不等于通用USB OTG/HID；此模板不满足通用USB设备需求。
依据 [20] [21]5V 推拉电磁铁及负载边界候选
参考电路，未采用参考电路，未作为本案例已采用电路
记录编号：case-gap-actuator-solenoid-creative-042 · 版本：未记录
待确认：Pet-door travel/force and manual-release geometry remain unquantified; 3mm/80g plunger is only a bench candidate；1.1A load cannot be connected to a GPIO; selected driver flyback, thermal duty and supply/inrush budget require verification
依据 [22]MOSFET 低压负载开关
候选板卡的供应商示例历史选用板卡的原厂资料关联
记录编号：demo-adafruit-5648 · 版本：73ff8745b566ba4ac19bf4a96493edebd52a601b196f06acc042ceff98655112
依据 [5]同源参考功能包
现有公开记录尚未将功能包及其实际工况绑定到本案例；以下仅列出具有相同原厂原理图依据的参考包，示例参数不作为案例参数或实测结果。
AO3406 低侧直流负载开关与续流
同源电路参考 · 尚未采用与案例电路引用相同原厂原理图；尚未采用此功能包
记录编号：fp-ao3406-load-switch · 版本：f3002c1ccf056053729ef973ac30e7a50e7aea6c70244c98ea2e63e352181815
待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。
依据 [19]TPS62827 3.3V 降压电源参考
同源电路参考 · 尚未采用与案例电路引用相同原厂原理图；尚未采用此功能包
记录编号：fp-tps62827-buck-3v3 · 版本：3e8fc6e65f417a62bf8663b1e152c79775fedce80e355b42ae044b27340b995d
待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。
依据 [17]USB-C 5V 受电与双 CC 下拉
同源电路参考 · 尚未采用与案例电路引用相同原厂原理图；尚未采用此功能包
记录编号：fp-usbc-5v-sink · 版本：258b27e1b2869f9c3cdb56ab88c638c73f71f4ada5bdc9d3abe6e9c8ec14db5b
待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。
依据 [16]检查记录与未解决问题
5 项检查 · 5 条缺口已有检查记录
案例网络图完整性
历史图完整性检查通过仅保存历史网络图结构检查结果；不证明电气工况、功能或制造可用。历史快照，源版本已变化，需重跑
记录日期：2026-10-12T00:15:49.938640+00:00
整机电气条件
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
案例级电路仿真
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
案例级固件编译
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
案例级实物测试
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
仍需补充或验证
宠物 RFID 频率与标签必须匹配；双向红外传感器
信息不足缺口详情待补充。
NFC 板不一定读宠物低频标签；夹伤与断电逃生
信息不足缺口详情待补充。
电磁执行器：待补充工程证据
信息不足驱动器或实际负载尚未配齐；驱动板有原理图不能证明电机/风扇/电磁铁功能完整。
连线检查待办：expanded_resource_unresolved
信息不足缺口详情待补充。
历史检查记录 4 个开放端子
信息不足数量来自对应历史检查；不代表当前设计已重新执行检查。
来源与可追溯资料
24 项来源来源说明资料依据；资料存在与本案例完成验证是不同状态。内部记录没有公开链接时保留记录标题。
- [1]USB Type C Breakout (4090) ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [2]TPS62827 3.3V (4920) ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [3]EagleCAD files for schematic and Layout are available at GitHub ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [4]MOSFET Driver (5648) ↗
可打开公开来源
- [5]MOSFET Driver (5648) ↗
可打开公开来源 · 资料记录日期：2026-09-21
- [6]We have tutorials on how to wire up the components to create a transistor driver on a breadboard ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [7]View on GitHub ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [8]AO3406 30V N-Channel MOSFET Datasheet ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [9]adafruit_products_schem.png?1670851887 ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [10]MOSFET 低压负载开关 ↗
可打开公开来源 · 资料记录日期：2026-09-21
- [11]X-NUCLEO-NFC08A1 ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [12]Download databrief ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [13]X-NUCLEO-NFC08A1 GERBER ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [14]X-NUCLEO-NFC08A1 BOM ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [15]X-NUCLEO-NFC08A1 SCHEMATIC ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [16]
- [17]
- [18]
- [19]
- [20]
- [21]
- [22]5V 推拉电磁铁及负载边界候选 ↗
可打开公开来源
- [23]ESP32-C3-MINI-1 ↗
可打开公开来源
- [24]ESP32-C3-MINI-1 ↗
可打开公开来源
