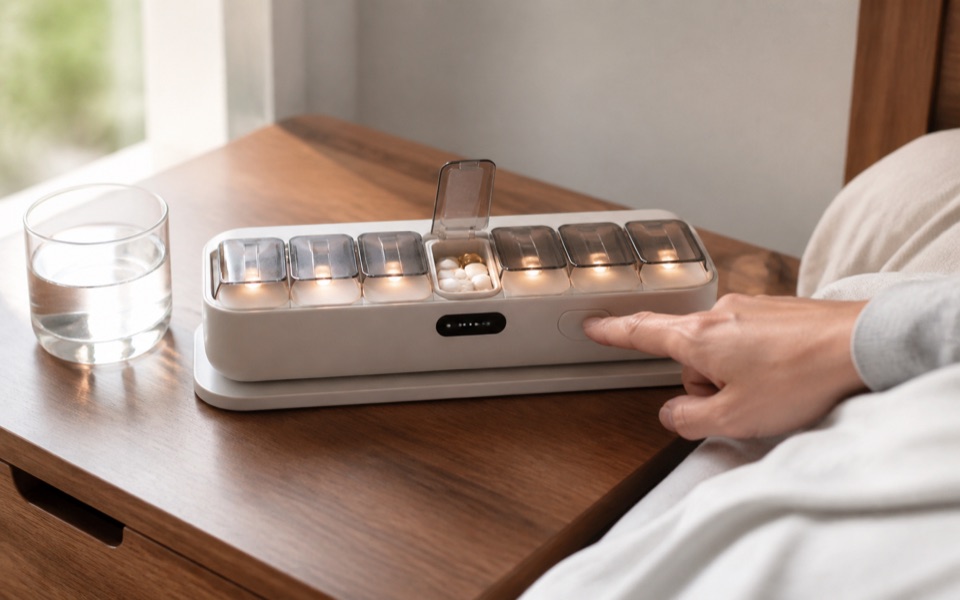

智能药盒
按时点亮正确药格，记录开盒和遗漏并提醒家属。
结构概念 · 工程参考
功能与方案目标
按时点亮正确药格，记录开盒和遗漏并提醒家属。
从此案例创建时，可根据使用场景调整功能、尺寸和交付范围；具体可实现性由所选器件、连接检查和验证结果共同确定。
Demo 实现路径
RTC 驱动日程；霍尔检测开盖；蜂鸣/灯提示；手机端设置；首版不自动出药。
硬件组成与候选器件
ESP32、RTC、霍尔、RGB、蜂鸣器、电子锁可选
这些条目描述方案方向或结构位置。具体型号、供电、引脚网络、原理图、PCBA 与固件状态见硬件评审。
进入硬件评审 →结构与装配组成
- 分格药仓×7
- 透明上盖
- 取药口
- 旋转药盘
- 显示与按键
当前证据与工程边界
本页为公开工程参考方案。候选器件、结构尺寸和连接方案需按工作台中的证据与检查结果确认；不代表已完成样机实测或量产放行。
本页内容来自共用公开案例目录与公开结构记录。以下工程资料同步展示已有需求、实际关联器件、电路、来源及检查状态。
查看公开结构数据PUBLIC ENGINEERING RECORD
公开工程数据
共用案例库中的需求、选型、关联电路和检查记录。展开记录即可阅读完整内容。
3e12399e6270aaf01375a1ba5094ec7475300937b6a0f80c504354f416e69520最近审计记录：2026-10-12T00:15:49.938640+00:00功能需求与约束
4 条记录开盒及遗漏事件，不自动出药
方案需求，待验证需求参数尚未记录。
带后备电源的 RTC 和多药格机构
方案需求，待验证需求参数尚未记录。
Demo 实现路径
方案需求，待验证RTC 驱动日程；霍尔检测开盖；蜂鸣/灯提示；手机端设置；首版不自动出药。
软件实现方向
方案需求，待验证Arduino、BLE/PWA、本地加密
器件选型与案例关联
8 条记录选型记录保留具体料号及其与案例的关联；候选器件和未知参数按原状态展示。
Piezo Buzzer (160)
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- Piezo Buzzer (160)
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
功能：buzzer
待确认：需核对精确板卡版本、引脚映射、逻辑电平、供电预算和固件。；原厂资料不等于实时有货、适配本案例或已获量产放行。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [1] [2]USB Type C Breakout (4090)
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- USB Type C Breakout (4090)
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
待确认：只提供接口和 CC 配置，不包含完整保险丝、ESD、过压或限流保护。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [3]TPS62827 3.3V (4920)
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- TPS62827 3.3V (4920)
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
待确认：输入范围、峰值负载、散热和去耦需按整机电源预算验证。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [4] [5]ScoutMakes DRV5032 (6051)
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- ScoutMakes DRV5032 (6051)
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
功能：hall
待确认：Threshold switch, not an absolute angle encoder; review magnet pole, gap and hysteresis.；Low-frequency sampling is not approved for high-speed POV or FOC feedback; lock suffix and update rate.；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [6] [7]P-NUCLEO-WB55
历史案例选板 · 待验证- 制造商
- STMicroelectronics
- 型号
- P-NUCLEO-WB55
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
待确认：Nucleo/Discovery 是开发平台，不是已批准量产 PCBA；扩展板需核对板型、引脚及 STM32Cube 例程。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [8] [9] [10] [11] [12] [13] [14] [15] [16] [17]APT2012LSECK/J3-PRV
精确型号候选，非已采用- 制造商
- Kingbright
- 型号
- APT2012LSECK/J3-PRV
- 与案例的关系
- 案例参考设计中的器件，尚需确认实际采用情况
待确认：原厂资料重建符号，非原厂EDA文件；PCB焊盘、装配方向和实物尚未验证；需在案例电源范围、环境温度、GPIO驱动与光学要求下核对工作点
依据 [22]案例电路与关联参考包
6 条电路 · 3 个参考包案例电路与参考设计
P-NUCLEO-WB55 · 原厂资料重建电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:p-nucleo-wb55/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [18]USB Type C Breakout (4090) · 原厂器件电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:adafruit-4090/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [19]TPS62827 3.3V (4920) · 原厂器件电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:adafruit-4920/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [20]ScoutMakes DRV5032 (6051) · 原厂器件电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:adafruit-6051/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [21]展开其余 2 条电路记录
TPS62827 降压电源参考电路
参考电路，未采用参考电路，未作为本案例已采用电路
记录编号：tps62827-buck-reference · 版本：5a85c104aa77fa80eaeb57e148f6b713ce49963c9c352def21b34728eaf88fa8
待确认：源符号名为TPS6282X，准确订货型号仍需BOM锁定；归档3.3V板参数不是任意输入输出组合通用值；热、瞬态、稳定性和电感料号替代需独立验证
依据 [20]贴片状态灯 · GPIO / 1kΩ / APT2012LSECK
参考电路，未采用参考电路，未作为本案例已采用电路
记录编号：case-gap-status-indicator-smd · 版本：未记录
待确认：本页是贴片替代参考，尚未替换案例原有 WP7113ID 直插灯及结构。；限于不高于3.6V的GPIO；具体管脚、VOH、驱动电流、上电状态和封装尚须核对。；不能用2mA、25°C的VF表值保证不同工作点的亮度；需实物光学测试。
依据 [22] [23]同源参考功能包
现有公开记录尚未将功能包及其实际工况绑定到本案例；以下仅列出具有相同原厂原理图依据的参考包，示例参数不作为案例参数或实测结果。
DRV5055A1 线性霍尔模拟采集
同源电路参考 · 尚未采用与案例电路引用相同原厂原理图；尚未采用此功能包
记录编号：fp-drv5055-linear-hall · 版本：7c4e66100482c661ae97f16cd6d48c2d9b04cd791d8b424eb73734a382b7a1f2
待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。
依据 [21]TPS62827 3.3V 降压电源参考
同源电路参考 · 尚未采用与案例电路引用相同原厂原理图；尚未采用此功能包
记录编号：fp-tps62827-buck-3v3 · 版本：3e8fc6e65f417a62bf8663b1e152c79775fedce80e355b42ae044b27340b995d
待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。
依据 [20]USB-C 5V 受电与双 CC 下拉
同源电路参考 · 尚未采用与案例电路引用相同原厂原理图；尚未采用此功能包
记录编号：fp-usbc-5v-sink · 版本：258b27e1b2869f9c3cdb56ab88c638c73f71f4ada5bdc9d3abe6e9c8ec14db5b
待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。
依据 [19]检查记录与未解决问题
5 项检查 · 4 条缺口已有检查记录
案例网络图完整性
历史图完整性检查通过仅保存历史网络图结构检查结果；不证明电气工况、功能或制造可用。历史快照，源版本已变化，需重跑
记录日期：2026-10-12T00:15:49.938640+00:00
整机电气条件
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
案例级电路仿真
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
案例级固件编译
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
案例级实物测试
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
仍需补充或验证
带后备电源的 RTC 和多药格机构
信息不足缺口详情待补充。
记录开盒不证明服药；不得作为唯一提醒
信息不足缺口详情待补充。
buzzer：待补充工程证据
信息不足已有选型，仍需补充对应电路或外购传感器/负载的接口、额定值与实测证据：adafruit-160
历史检查记录 4 个开放端子
信息不足数量来自对应历史检查；不代表当前设计已重新执行检查。
来源与可追溯资料
23 项来源来源说明资料依据；资料存在与本案例完成验证是不同状态。内部记录没有公开链接时保留记录标题。
- [1]Piezo Buzzer (160) ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [2]Here is the datasheet ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [3]USB Type C Breakout (4090) ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [4]TPS62827 3.3V (4920) ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [5]EagleCAD files for schematic and Layout are available at GitHub ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [6]ScoutMakes DRV5032 (6051) ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [7]DRV5032 Datasheet (Texas Instruments) ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [8]P-NUCLEO-WB55 ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [9]Download databrief ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [10]STM32CubeWB ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [11]MB1293 Board design project files ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [12]MB1293 Manufacturing files ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [13]MB1293 Bill of materials ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [14]MB1355 Bill of materials ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [15]MB1293-C02 Board Schematic ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [16]MB1355-WB55RG-C02 Board schematic ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [17]STM32CubeWB family SDK; exact BSP must be checked ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [18]P-NUCLEO-WB55 · 原厂资料重建电路 ↗
可打开公开来源
- [19]
- [20]
- [21]
- [22]
- [23]
