翻转计时方块

翻到不同面即可开始不同任务计时，适合番茄工作法和习惯记录。

结构概念 · 工程参考
以此案例创建硬件评审结构评审

查看本案例的需求、器件与工程依据 ↓

永久链接：https://vibehw.com/cases/creative-015

翻转计时方块概念外观

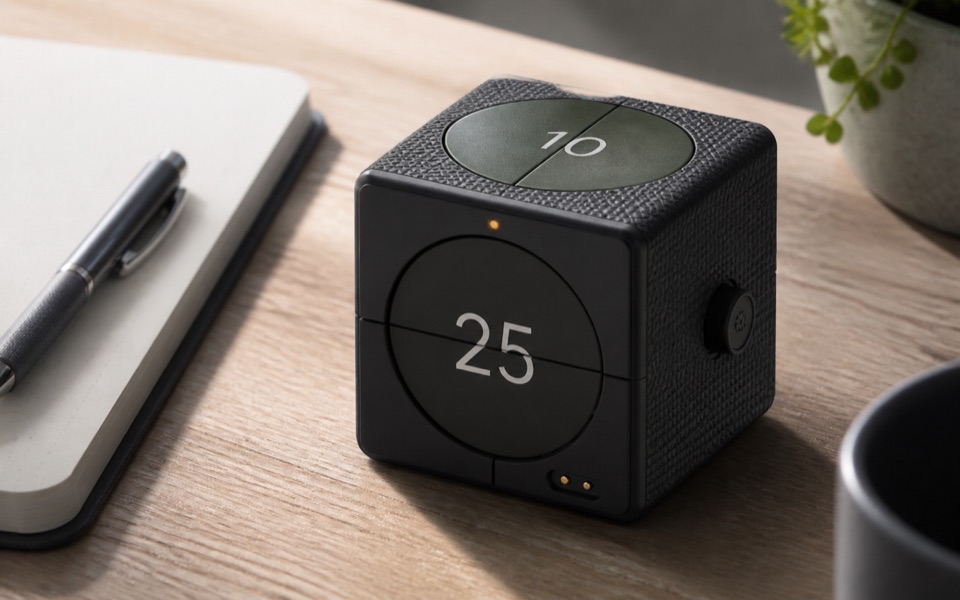

AI 生成的产品概念照片，用于表达外观与使用场景，不是量产实物摄影。

功能与方案目标

翻到不同面即可开始不同任务计时，适合番茄工作法和习惯记录。

从此案例创建时，可根据使用场景调整功能、尺寸和交付范围；具体可实现性由所选器件、连接检查和验证结果共同确定。

Demo 实现路径

6 轴 IMU 判断朝上面；ESP32 BLE 同步计时；离线存储；震动与 LED 反馈。

硬件组成与候选器件

ESP32-C3、IMU、振动马达、RGB、锂电池

这些条目描述方案方向或结构位置。具体型号、供电、引脚网络、原理图、PCBA 与固件状态见硬件评审。

进入硬件评审 →

结构与装配组成

  • 六面计时标签
  • 姿态传感器
  • 蜂鸣器
  • 充电触点
  • 状态灯
查看结构与装配 →

当前证据与工程边界

本页为公开工程参考方案。候选器件、结构尺寸和连接方案需按工作台中的证据与检查结果确认；不代表已完成样机实测或量产放行。

本页内容来自共用公开案例目录与公开结构记录。以下工程资料同步展示已有需求、实际关联器件、电路、来源及检查状态。

查看公开结构数据

PUBLIC ENGINEERING RECORD

公开工程数据

共用案例库中的需求、选型、关联电路和检查记录。展开记录即可阅读完整内容。

查看公开工程数据 JSON ↗
