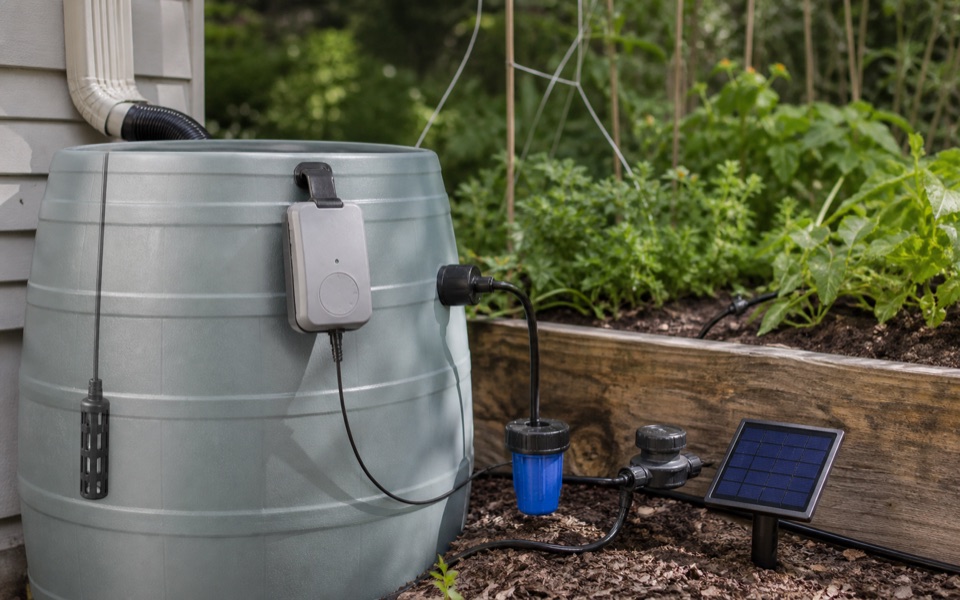

雨水桶智能浇灌器
根据天气预报、土壤含水率和水桶余量决定是否灌溉。
结构概念 · 工程参考
功能与方案目标
根据天气预报、土壤含水率和水桶余量决定是否灌溉。
从此案例创建时，可根据使用场景调整功能、尺寸和交付范围；具体可实现性由所选器件、连接检查和验证结果共同确定。
Demo 实现路径
ESP32 控制 2-4 路电磁阀；超声波测水位；本地规则融合未来 24 小时降雨概率。
硬件组成与候选器件
ESP32、压力/超声液位、流量计、12V 阀、太阳能
这些条目描述方案方向或结构位置。具体型号、供电、引脚网络、原理图、PCBA 与固件状态见硬件评审。
进入硬件评审 →结构与装配组成
- 雨水桶
- 潜水泵
- 液位探头
- 电磁阀
- 出水软管
- 防雨控制盒
当前证据与工程边界
本页为公开工程参考方案。候选器件、结构尺寸和连接方案需按工作台中的证据与检查结果确认；不代表已完成样机实测或量产放行。
本页内容来自共用公开案例目录与公开结构记录。以下工程资料同步展示已有需求、实际关联器件、电路、来源及检查状态。
查看公开结构数据PUBLIC ENGINEERING RECORD
公开工程数据
共用案例库中的需求、选型、关联电路和检查记录。展开记录即可阅读完整内容。
0d0036973a1f348195d6eaffdc9e5fa8fb38f60bf0f41fed16510f4b078e3046最近审计记录：2026-10-12T00:15:49.938640+00:00功能需求与约束
4 条记录2–4 路电磁阀和天气服务
方案需求，待验证需求参数尚未记录。
桶余量与土壤双条件控制
方案需求，待验证需求参数尚未记录。
Demo 实现路径
方案需求，待验证ESP32 控制 2-4 路电磁阀；超声波测水位；本地规则融合未来 24 小时降雨概率。
软件实现方向
方案需求，待验证OpenSprinkler/ESPHome、天气 API、MQTT
器件选型与案例关联
8 条记录选型记录保留具体料号及其与案例的关联；候选器件和未知参数按原状态展示。
RCWL-1601 (4007)
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- RCWL-1601 (4007)
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
功能：ultrasonic
待确认：Raw indoor module, not a waterproof automotive radar or a safety sensor.；Blind zone, reflective target, cross-talk, timing and weather must be tested; measured range is not motion tracking.；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [1] [2]USB Type C Breakout (4090)
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- USB Type C Breakout (4090)
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
待确认：只提供接口和 CC 配置，不包含完整保险丝、ESD、过压或限流保护。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [3]TPS62827 3.3V (4920)
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- TPS62827 3.3V (4920)
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
待确认：输入范围、峰值负载、散热和去耦需按整机电源预算验证。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [4] [5]MOSFET Driver (5648)
历史案例选板 · 待验证- 制造商
- Adafruit
- 型号
- MOSFET Driver (5648)
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
功能：电磁执行器
待确认：独立负载供电；确认启动/堵转电流和续流保护，禁接市电。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [6] [7] [8] [9] [10] [11] [12]SEN0193
历史案例选板 · 待验证- 制造商
- DFRobot
- 型号
- SEN0193
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
功能：土壤水分
待确认：只有检测区可接触湿土，接口/电子部件不能默认防水；需土壤标定。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [13] [14] [15] [16]SEN0204
历史案例选板 · 待验证- 制造商
- DFRobot
- 型号
- SEN0204
- 与案例的关系
- 历史案例审计中的选用板卡，当前适配待复核
功能：水位检测
待确认：Do not connect the raw OUT to 3.3V GPIO; exact adapter schematic or level translator must be approved.；Container material, wall thickness, water chemistry and 500ms response affect detection; not a continuous level gauge.；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。
依据 [17] [18] [19]案例电路与关联参考包
11 条电路 · 3 个参考包案例电路与参考设计
USB Type C Breakout (4090) · 原厂器件电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:adafruit-4090/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [20]TPS62827 3.3V (4920) · 原厂器件电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:adafruit-4920/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [21]SEN0193 · 原厂资料重建电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:dfrobot-sen0193/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [22]MOSFET Driver (5648) · 原厂器件电路
板卡原厂参考电路该案例选板的原厂参考电路
记录编号：source:adafruit-5648/0 · 版本：未记录
待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。
依据 [23]展开其余 7 条电路记录
TPS62827 降压电源参考电路
参考电路，未采用参考电路，未作为本案例已采用电路
记录编号：tps62827-buck-reference · 版本：5a85c104aa77fa80eaeb57e148f6b713ce49963c9c352def21b34728eaf88fa8
待确认：源符号名为TPS6282X，准确订货型号仍需BOM锁定；归档3.3V板参数不是任意输入输出组合通用值；热、瞬态、稳定性和电感料号替代需独立验证
依据 [21]低边 MOSFET 单向负载驱动参考电路
参考电路，未采用参考电路，未作为本案例已采用电路
记录编号：low-side-motor-reference · 版本：8cda822481295500d16ebb5b3ab02f6a964a166f630467ecc5016829b821d05d
待确认：MOSFET与续流二极管尚未作为完整公共器件入库；现图AO3406与1N400x/SM4002为参考，须按实际泵/阀负载确认；不能推定源板适于高频PWM或任意堵转电流
依据 [23]ESP32-C3-MINI-1 module minimum system / UART
已接入候选图，未签核已接入案例候选电路图，尚未签核
记录编号：esp32-c3-mini-minimum · 版本：c95d6d4f13cdb9e2d9eec8182151ce0522210c9c3fade4139024ac9f4736189a
待确认：Exact module suffix and passive part numbers/footprints pending；Reset timing, peripheral loading and RF placement not validated；ESP32-C3内置USB Serial/JTAG不等于通用USB OTG/HID；此模板不满足通用USB设备需求。
依据 [24] [25]雨水桶：低压差流体阀选型契约
参考电路，未采用参考电路，未作为本案例已采用电路
记录编号：case-gap-actuator-irrigation-valve-contract · 版本：未记录
待确认：Select 2–4 exact fluid valves rated for available gravity head, water compatibility, flow and zero/minimum differential pressure；Adafruit2776 plunger is not a valve and cannot close this selection gap
依据 [26]MOSFET 低压负载开关
候选板卡的供应商示例历史选用板卡的原厂资料关联
记录编号：demo-adafruit-5648 · 版本：73ff8745b566ba4ac19bf4a96493edebd52a601b196f06acc042ceff98655112
依据 [7]土壤湿度采样
候选板卡的供应商示例历史选用板卡的原厂资料关联
记录编号：demo-dfrobot-sen0193 · 版本：e0fd7fcaab041d01cfae8aaace4306e56d821dc2e19eb90d518fe10774c7a5ca
依据 [16]非接触液位检测
候选板卡的供应商示例历史选用板卡的原厂资料关联
记录编号：demo-dfrobot-sen0204 · 版本：d859ca10f959cf9923d37396dde373b7194065a5a70527419bf761c5c76d20fb
依据 [19]同源参考功能包
现有公开记录尚未将功能包及其实际工况绑定到本案例；以下仅列出具有相同原厂原理图依据的参考包，示例参数不作为案例参数或实测结果。
AO3406 低侧直流负载开关与续流
同源电路参考 · 尚未采用与案例电路引用相同原厂原理图；尚未采用此功能包
记录编号：fp-ao3406-load-switch · 版本：f3002c1ccf056053729ef973ac30e7a50e7aea6c70244c98ea2e63e352181815
待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。
依据 [23]TPS62827 3.3V 降压电源参考
同源电路参考 · 尚未采用与案例电路引用相同原厂原理图；尚未采用此功能包
记录编号：fp-tps62827-buck-3v3 · 版本：3e8fc6e65f417a62bf8663b1e152c79775fedce80e355b42ae044b27340b995d
待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。
依据 [21]USB-C 5V 受电与双 CC 下拉
同源电路参考 · 尚未采用与案例电路引用相同原厂原理图；尚未采用此功能包
记录编号：fp-usbc-5v-sink · 版本：258b27e1b2869f9c3cdb56ab88c638c73f71f4ada5bdc9d3abe6e9c8ec14db5b
待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。
依据 [20]检查记录与未解决问题
5 项检查 · 5 条缺口已有检查记录
案例网络图完整性
历史图完整性检查通过仅保存历史网络图结构检查结果；不证明电气工况、功能或制造可用。历史快照，源版本已变化，需重跑
记录日期：2026-10-12T00:15:49.938640+00:00
整机电气条件
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
案例级电路仿真
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
案例级固件编译
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
案例级实物测试
尚无案例级完成证据本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。
仍需补充或验证
阀门额定压力、防干转和默认关闭
信息不足缺口详情待补充。
ultrasonic：待补充工程证据
信息不足已有选型，仍需补充对应电路或外购传感器/负载的接口、额定值与实测证据：adafruit-4007
水位检测：待补充工程证据
信息不足已有选型，仍需补充对应电路或外购传感器/负载的接口、额定值与实测证据：dfrobot-sen0204
电磁执行器：待补充工程证据
信息不足驱动器或实际负载尚未配齐；驱动板有原理图不能证明电机/风扇/电磁铁功能完整。
历史检查记录 5 个开放端子
信息不足数量来自对应历史检查；不代表当前设计已重新执行检查。
来源与可追溯资料
28 项来源来源说明资料依据；资料存在与本案例完成验证是不同状态。内部记录没有公开链接时保留记录标题。
- [1]RCWL-1601 (4007) ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [2]CircuitPython (for microcontrollers or Raspberry Pi) ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [3]USB Type C Breakout (4090) ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [4]TPS62827 3.3V (4920) ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [5]EagleCAD files for schematic and Layout are available at GitHub ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [6]MOSFET Driver (5648) ↗
可打开公开来源
- [7]MOSFET Driver (5648) ↗
可打开公开来源 · 资料记录日期：2026-09-21
- [8]We have tutorials on how to wire up the components to create a transistor driver on a breadboard ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [9]View on GitHub ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [10]AO3406 30V N-Channel MOSFET Datasheet ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [11]adafruit_products_schem.png?1670851887 ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [12]MOSFET 低压负载开关 ↗
可打开公开来源 · 资料记录日期：2026-09-21
- [13]SEN0193 ↗
可打开公开来源
- [14]SEN0193 ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [15]
- [16]土壤湿度采样 ↗
可打开公开来源 · 资料记录日期：2026-09-21
- [17]SEN0204 ↗
可打开公开来源
- [18]SEN0204 ↗
可打开公开来源 · 资料记录日期：2026-09-16
- [19]非接触液位检测 ↗
可打开公开来源 · 资料记录日期：2026-09-21
- [20]
- [21]
- [22]SEN0193 · 原厂资料重建电路 ↗
可打开公开来源
- [23]
- [24]
- [25]
- [26]雨水桶：低压差流体阀选型契约 ↗
可打开公开来源
- [27]ESP32-C3-MINI-1 ↗
可打开公开来源
- [28]ESP32-C3-MINI-1 ↗
可打开公开来源
