蜂箱声学与重量监测器

通过重量、温湿度和声音变化提示分蜂、缺蜜或异常活动。

结构概念 · 工程参考
以此案例创建硬件评审结构评审

查看本案例的需求、器件与工程依据 ↓

永久链接：https://vibehw.com/cases/creative-007

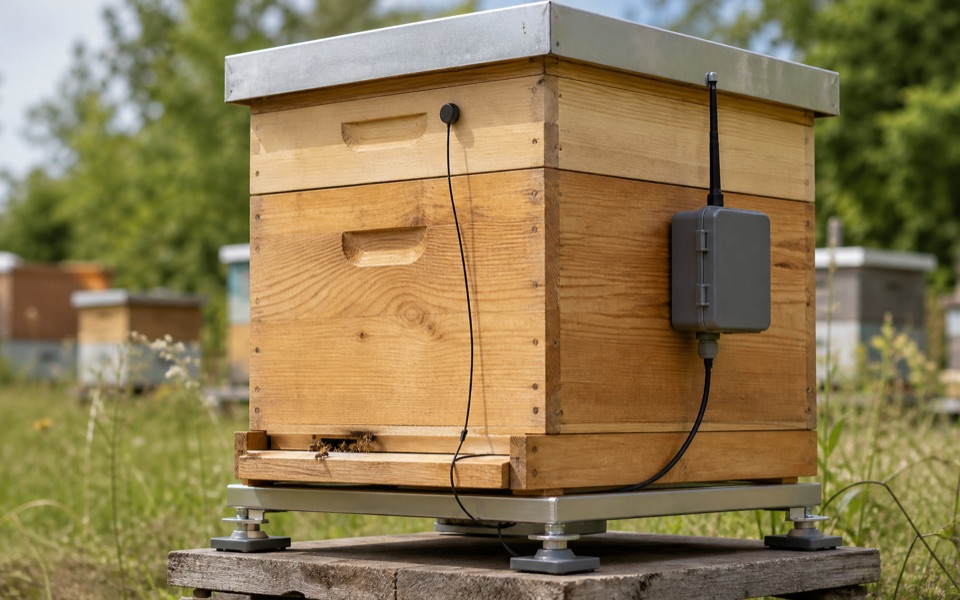

蜂箱声学与重量监测器概念外观
AI 生成的产品概念照片，用于表达外观与使用场景，不是量产实物摄影。

功能与方案目标

通过重量、温湿度和声音变化提示分蜂、缺蜜或异常活动。

从此案例创建时，可根据使用场景调整功能、尺寸和交付范围；具体可实现性由所选器件、连接检查和验证结果共同确定。

Demo 实现路径

称重模块每日采样，麦克风定时录短音频；边缘提取频谱特征；LoRa 回传摘要。

硬件组成与候选器件

ESP32-S3、HX711+称重传感器、I2S 麦克风、LoRa、太阳能

这些条目描述方案方向或结构位置。具体型号、供电、引脚网络、原理图、PCBA 与固件状态见硬件评审。

进入硬件评审 →

结构与装配组成

  • 蜂箱木质箱体
  • 底部称重板
  • 箱内声学探头
  • 箱外控制盒
  • LoRa天线
查看结构与装配 →

当前证据与工程边界

本页为公开工程参考方案。候选器件、结构尺寸和连接方案需按工作台中的证据与检查结果确认；不代表已完成样机实测或量产放行。

本页内容来自共用公开案例目录与公开结构记录。以下工程资料同步展示已有需求、实际关联器件、电路、来源及检查状态。

查看公开结构数据

PUBLIC ENGINEERING RECORD

公开工程数据

共用案例库中的需求、选型、关联电路和检查记录。展开记录即可阅读完整内容。

查看公开工程数据 JSON ↗
数据版本：95127345c5b9c74d59a225f4d20b65523e850779080dcd702d94574d5dfbd073最近审计记录：2026-10-12T00:15:49.938640+00:00

功能需求与约束

4 条记录

真实称重桥和箱底载荷路径

方案需求，待验证

需求参数尚未记录。

声学频谱及异常摘要

方案需求，待验证

需求参数尚未记录。

Demo 实现路径

方案需求，待验证

称重模块每日采样，麦克风定时录短音频；边缘提取频谱特征；LoRa 回传摘要。

软件实现方向

方案需求，待验证

Edge Impulse、LoRaWAN、Grafana

器件选型与案例关联

15 条记录

选型记录保留具体料号及其与案例的关联；候选器件和未知参数按原状态展示。

RFM95W 433MHz FeatherWing (3232)

历史案例选板 · 待验证
制造商
Adafruit
型号
RFM95W 433MHz FeatherWing (3232)
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

功能：LoRa通信

待确认：433MHz 频段和天线需符合部署国家法规；LoRa 收发不等于 LoRaWAN 网关。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [1] [2] [3] [4] [5] [6] [7] [8]

USB Type C Breakout (4090)

历史案例选板 · 待验证
制造商
Adafruit
型号
USB Type C Breakout (4090)
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

待确认：只提供接口和 CC 配置，不包含完整保险丝、ESD、过压或限流保护。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [9]

ST7789 1.3in TFT

历史案例选板 · 待验证
制造商
Adafruit
型号
ST7789 1.3in TFT
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

功能：sd_card

待确认：此模块不是触摸屏；TFT 和 SD 各需片选。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [10] [11] [12] [13] [14] [15]

SHT40 (4885)

历史案例选板 · 待验证
制造商
Adafruit
型号
SHT40 (4885)
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

功能：温湿度

待确认：通气位置、热源距离及传感器修订需确认。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [16] [17] [18] [19] [20] [21] [22]

TPS62827 3.3V (4920)

历史案例选板 · 待验证
制造商
Adafruit
型号
TPS62827 3.3V (4920)
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

待确认：输入范围、峰值负载、散热和去耦需按整机电源预算验证。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [23] [24]

HX711 (5974)

历史案例选板 · 待验证
制造商
Adafruit
型号
HX711 (5974)
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

功能：称重传感

待确认：称重传感器另购；桥压、标定与接线颜色不可默认。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [25] [26] [27] [28] [29] [30] [31]
展开其余 9 个器件

SPH0645LM4H-B

精确型号候选，非已采用
制造商
Knowles
型号
SPH0645LM4H-B
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：Board BOM marking/silicon revision and current lifecycle must be checked; library admission does not prove fitted silicon；MEMS acoustic port, PCB land/stencil/reflow and moisture handling not qualified；Typical 600µA is not a guaranteed supply-current budget; power, DMA and audio tests pending

依据 [46]

ESP32-S3-WROOM-1

型号或订货后缀待确认
制造商
Espressif
型号
具体料号待确认
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：符号或系列名称不能当作已冻结的采购料号。

依据 [49] [50]

FRC4123_0

精确型号候选，非已采用
制造商
Phidgets
型号
FRC4123_0
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：EDA footprint geometry and orientation not yet validated；Application transient, tolerance, mechanical fit and physical qualification remain open

依据 [47]

AP2112K-3.3

型号或订货后缀待确认
制造商
见原厂器件资料
型号
具体料号待确认
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：符号或系列名称不能当作已冻结的采购料号。

依据 [40]

SHT4X

型号或订货后缀待确认
制造商
见原厂器件资料
型号
具体料号待确认
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：符号或系列名称不能当作已冻结的采购料号。

依据 [35]

APX803-SAG

型号或订货后缀待确认
制造商
见原厂器件资料
型号
具体料号待确认
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：符号或系列名称不能当作已冻结的采购料号。

依据 [40]

74HC4050

型号或订货后缀待确认
制造商
见原厂器件资料
型号
具体料号待确认
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：符号或系列名称不能当作已冻结的采购料号。

依据 [40]

AP2112K-3.3

型号或订货后缀待确认
制造商
见原厂器件资料
型号
具体料号待确认
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：符号或系列名称不能当作已冻结的采购料号。

依据 [35]

TPS6282X

型号或订货后缀待确认
制造商
见原厂器件资料
型号
具体料号待确认
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：符号或系列名称不能当作已冻结的采购料号。

依据 [33]

案例电路与关联参考包

18 条电路 · 5 个参考包

案例电路与参考设计

USB Type C Breakout (4090) · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-4090/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [32]

TPS62827 3.3V (4920) · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-4920/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [33]

HX711 (5974) · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-5974/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [34]

SHT40 (4885) · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-4885/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [35] [36] [37]
展开其余 14 条电路记录

RFM95W 433MHz FeatherWing (3232) · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-3232/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [38]

ST7789 1.3in TFT · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-4313/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [39] [40]

MOD_SENSOR_MEMS_MIC · 原厂资料重建电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:missing-MOD_SENSOR_MEMS_MIC/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [41]

ESP32-S3 模组最小系统

已接入候选图，未签核

已接入案例候选电路图，尚未签核

记录编号：esp32s3-module-minimum-system · 版本：c0f126f08caed4b371aa2b6d12d3e1ca708eba4203807e608413011653b7cdd2

待确认：现库符号可用但准确模组后缀与引脚限制未冻结；裸芯片与模组不能共用同一最小系统；模组内部RF晶振不重复添加

依据 [42] [43]

TPS62827 降压电源参考电路

参考电路，未采用

参考电路，未作为本案例已采用电路

记录编号：tps62827-buck-reference · 版本：5a85c104aa77fa80eaeb57e148f6b713ce49963c9c352def21b34728eaf88fa8

待确认：源符号名为TPS6282X，准确订货型号仍需BOM锁定；归档3.3V板参数不是任意输入输出组合通用值；热、瞬态、稳定性和电感料号替代需独立验证

依据 [33]

SHT40 I²C 温湿度参考电路

参考电路，未采用

参考电路，未作为本案例已采用电路

记录编号：sht40-i2c-reference · 版本：1d19bba70a000318806540495407f942a7290196f3ac64bdc25315d4b3bf79b0

待确认：SHT4X泛化符号必须与具体订货后缀核对；总线上多个模块的并联上拉需重新计算；加热器工作负载和自热对案例影响未验证

依据 [35] [36] [37]

ST7789 240×240 SPI 显示板参考电路

参考电路，未采用

参考电路，未作为本案例已采用电路

记录编号：st7789-display-reference · 版本：45985fca5d05e4d3729917f840e4a922fa060e1ea2cd7a7a67614cf967767a13

待确认：显示面板符号属于原板场景，现公共芯片entries未收录完整面板；不同ST7789屏FPC和初始化序列不可互换；现74HC4050符号14针需核对封装省略脚

依据 [39] [40]

I²C 上拉与总线边界

参考电路，未采用

参考电路，未作为本案例已采用电路

记录编号：i2c-pullup-network · 版本：e2225e7ef8408c87d5a5098521581442c6d78a093b0e6928ae20a2860e150d8c

待确认：实际工作条件与外围采购料号尚未锁定；PCB封装文件、布局及实测未完成

依据 [44]

SPH0645 I²S麦克风：供电、声道和数据下拉

参考电路，未采用

参考电路，未作为本案例已采用电路

记录编号：case-gap-sph0645-i2s · 版本：未记录

待确认：具体主控I²S引脚及与扬声器共享时钟需按案例分配；RX与TX数据必须分开；归档Rev B仅支持32–64kHz采样，不借用Rev C较低时钟范围；声孔、音腔、底部进声和防尘防水材料尚待结构设计；温度0–45°C之外不能保证音频指标

依据 [45] [46]

Phidgets 100kg全桥称重 / HX711通道A

参考电路，未采用

参考电路，未作为本案例已采用电路

记录编号：case-gap-bridge-100kg · 版本：未记录

待确认：量程是已有图纸候选，不是负载已确认；安装自重+内容物、偏载与冲击仍未知；不将50%服务限值误认厂家额定；工程降额候选需与机械团队确认；HX711激励、输入共模、灵敏度、增益与温漂尚未整机核验

依据 [47] [48]

ST7789 彩屏显示

候选板卡的供应商示例

历史选用板卡的原厂资料关联

记录编号：demo-adafruit-4313 · 版本：f41d8801d630b5ec8c6c1fa95a037112b7d7fba725ddf32071f08d1cd839ab95

依据 [11]

SHT40 温湿度采集

候选板卡的供应商示例

历史选用板卡的原厂资料关联

记录编号：demo-adafruit-4885 · 版本：2ff249daf4fcca2de2e2597655d3f446b18c379b0e79f1d3db74c2cfa2b3c598

依据 [17]

HX711 应变桥读取

候选板卡的供应商示例

历史选用板卡的原厂资料关联

记录编号：demo-adafruit-5974 · 版本：6392d3f7723cb47186bb4c0fb133ba9e3b5f345c214ad5ced06c800035fdfc86

依据 [26]

RFM95W LoRa 点对点

候选板卡的供应商示例

历史选用板卡的原厂资料关联

记录编号：demo-adafruit-3232 · 版本：6dbab28ee24e1f1c77a5d797e448450d98b5b2ffe7dbf687d1c7b8e37091409a

依据 [2]

同源参考功能包

现有公开记录尚未将功能包及其实际工况绑定到本案例；以下仅列出具有相同原厂原理图依据的参考包，示例参数不作为案例参数或实测结果。

HX711 桥式称重采集

同源电路参考 · 尚未采用

与案例电路引用相同原厂原理图；尚未采用此功能包

记录编号：fp-hx711-bridge · 版本：955193a44aaccb982481ad191d26756cc2612b28e7ce28c96123422e65730c27

待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。

依据 [34]

查看此功能电路包 →

SHT40 温湿度采集

同源电路参考 · 尚未采用

与案例电路引用相同原厂原理图；尚未采用此功能包

记录编号：fp-sht40-humidity · 版本：dbf88d1cd2a0e97baad18b36e8fb80e7b97eca5c3510f8c0fa04831e70afbf05

待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。

依据 [35]

查看此功能电路包 →

ST7789 240×240 SPI 显示

同源电路参考 · 尚未采用

与案例电路引用相同原厂原理图；尚未采用此功能包

记录编号：fp-st7789-tft · 版本：a6c45cdec83dc09f37505696071a9f215a5d7f9cf3f33746b703d878ffdd7cd3

待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。

依据 [40]

查看此功能电路包 →

TPS62827 3.3V 降压电源参考

同源电路参考 · 尚未采用

与案例电路引用相同原厂原理图；尚未采用此功能包

记录编号：fp-tps62827-buck-3v3 · 版本：3e8fc6e65f417a62bf8663b1e152c79775fedce80e355b42ae044b27340b995d

待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。

依据 [33]

查看此功能电路包 →

展开其余 1 个功能电路包

USB-C 5V 受电与双 CC 下拉

同源电路参考 · 尚未采用

与案例电路引用相同原厂原理图；尚未采用此功能包

记录编号：fp-usbc-5v-sink · 版本：258b27e1b2869f9c3cdb56ab88c638c73f71f4ada5bdc9d3abe6e9c8ec14db5b

待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。

依据 [32]

查看此功能电路包 →

浏览共用功能电路包 →

检查记录与未解决问题

5 项检查 · 2 条缺口

已有检查记录

案例网络图完整性

历史图完整性检查通过

仅保存历史网络图结构检查结果；不证明电气工况、功能或制造可用。历史快照，源版本已变化，需重跑

记录日期：2026-10-12T00:15:49.938640+00:00

整机电气条件

尚无案例级完成证据

本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。

案例级电路仿真

尚无案例级完成证据

本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。

案例级固件编译

尚无案例级完成证据

本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。

案例级实物测试

尚无案例级完成证据

本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。

仍需补充或验证

HX711 不是称重传感器；机械标定和防潮

信息不足

缺口详情待补充。

历史检查记录 2 个开放端子

信息不足

数量来自对应历史检查；不代表当前设计已重新执行检查。
