离线野生动物相机

无网络区域也能筛选动物事件，减少海量空照片。

结构概念 · 工程参考
以此案例创建硬件评审结构评审

查看本案例的需求、器件与工程依据 ↓

永久链接：https://vibehw.com/cases/creative-005

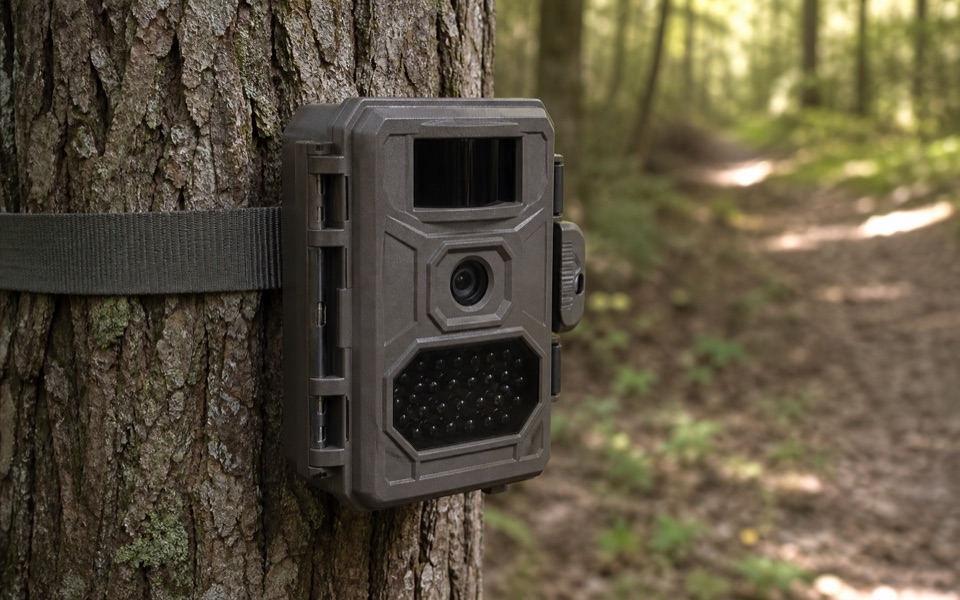

离线野生动物相机概念外观
AI 生成的产品概念照片，用于表达外观与使用场景，不是量产实物摄影。

功能与方案目标

无网络区域也能筛选动物事件，减少海量空照片。

从此案例创建时，可根据使用场景调整功能、尺寸和交付范围；具体可实现性由所选器件、连接检查和验证结果共同确定。

Demo 实现路径

相机用 PIR 唤醒；树莓派/Coral 本地目标检测；只保留含动物片段；LoRa 发送事件摘要。

硬件组成与候选器件

Raspberry Pi CM4、相机、PIR、Coral USB、LoRa、太阳能电池

这些条目描述方案方向或结构位置。具体型号、供电、引脚网络、原理图、PCBA 与固件状态见硬件评审。

进入硬件评审 →

结构与装配组成

  • 防水相机仓
  • 广角镜头
  • PIR窗口
  • 电池抽屉
  • 树干绑带
查看结构与装配 →

当前证据与工程边界

本页为公开工程参考方案。候选器件、结构尺寸和连接方案需按工作台中的证据与检查结果确认；不代表已完成样机实测或量产放行。

本页内容来自共用公开案例目录与公开结构记录。以下工程资料同步展示已有需求、实际关联器件、电路、来源及检查状态。

查看公开结构数据

PUBLIC ENGINEERING RECORD

公开工程数据

共用案例库中的需求、选型、关联电路和检查记录。展开记录即可阅读完整内容。

查看公开工程数据 JSON ↗
数据版本：1c8ac4631204a4966934e2df01cc3220eeba05cc5b35599cb96dea245ce60eaf最近审计记录：2026-10-12T00:15:49.938640+00:00

功能需求与约束

4 条记录

PIR 唤醒、只保存动物事件

方案需求，待验证

需求参数尚未记录。

离线目标检测需要 SBC/加速器与实测模型

方案需求，待验证

需求参数尚未记录。

Demo 实现路径

方案需求，待验证

相机用 PIR 唤醒；树莓派/Coral 本地目标检测；只保留含动物片段；LoRa 发送事件摘要。

软件实现方向

方案需求，待验证

Frigate/YOLO、Docker、LoRaWAN

器件选型与案例关联

12 条记录

选型记录保留具体料号及其与案例的关联；候选器件和未知参数按原状态展示。

PIR (189)

历史案例选板 · 待验证
制造商
Adafruit
型号
PIR (189)
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

功能：motion

待确认：移动检测不等于静态在场检测；先确认供电与输出电平。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [1] [2]

RFM95W 433MHz FeatherWing (3232)

历史案例选板 · 待验证
制造商
Adafruit
型号
RFM95W 433MHz FeatherWing (3232)
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

功能：LoRa通信

待确认：433MHz 频段和天线需符合部署国家法规；LoRa 收发不等于 LoRaWAN 网关。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [3] [4] [5] [6] [7] [8] [9] [10]

USB Type C Breakout (4090)

历史案例选板 · 待验证
制造商
Adafruit
型号
USB Type C Breakout (4090)
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

待确认：只提供接口和 CC 配置，不包含完整保险丝、ESD、过压或限流保护。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [11]

ST7789 1.3in TFT

历史案例选板 · 待验证
制造商
Adafruit
型号
ST7789 1.3in TFT
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

功能：sd_card

待确认：此模块不是触摸屏；TFT 和 SD 各需片选。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [12] [13] [14] [15] [16] [17]

Micro-Lipo USB-C (4410)

历史案例选板 · 待验证
制造商
Adafruit
型号
Micro-Lipo USB-C (4410)
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

功能：电池

待确认：仅充电参考，不承诺系统 power-path；电池化学、极性及温度保护另行确认。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [18] [19] [20] [21] [22] [23]

TPS62827 3.3V (4920)

历史案例选板 · 待验证
制造商
Adafruit
型号
TPS62827 3.3V (4920)
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

待确认：输入范围、峰值负载、散热和去耦需按整机电源预算验证。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [24] [25]
展开其余 6 个器件

OV5640 Camera Board (A) / 13926

历史案例选板 · 待验证
制造商
Waveshare
型号
OV5640 Camera Board (A) / 13926
与案例的关系
历史案例审计中的选用板卡，当前适配待复核

功能：摄像采集

待确认：3.3V，DVP 8-bit；并非 MIPI 摄像头。需核对 ESP32-S3 引脚、时钟、PSRAM、驱动和镜头机械安装。；历史案例选板不代表当前连接、固件、整机功能或实物测试通过。

依据 [26] [27] [28] [29]

ESP32-S3-WROOM-1

型号或订货后缀待确认
制造商
Espressif
型号
具体料号待确认
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：符号或系列名称不能当作已冻结的采购料号。

依据 [43] [44]

AP2112K-3.3

型号或订货后缀待确认
制造商
见原厂器件资料
型号
具体料号待确认
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：符号或系列名称不能当作已冻结的采购料号。

依据 [34]

APX803-SAG

型号或订货后缀待确认
制造商
见原厂器件资料
型号
具体料号待确认
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：符号或系列名称不能当作已冻结的采购料号。

依据 [34]

74HC4050

型号或订货后缀待确认
制造商
见原厂器件资料
型号
具体料号待确认
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：符号或系列名称不能当作已冻结的采购料号。

依据 [34]

TPS6282X

型号或订货后缀待确认
制造商
见原厂器件资料
型号
具体料号待确认
与案例的关系
案例参考设计中的器件，尚需确认实际采用情况

待确认：符号或系列名称不能当作已冻结的采购料号。

依据 [31]

案例电路与关联参考包

11 条电路 · 3 个参考包

案例电路与参考设计

USB Type C Breakout (4090) · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-4090/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [30]

TPS62827 3.3V (4920) · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-4920/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [31]

OV5640 Camera Board (A) / 13926 · 原厂资料重建电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:waveshare-ov5640-a/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [28]

RFM95W 433MHz FeatherWing (3232) · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-3232/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [32]
展开其余 7 条电路记录

ST7789 1.3in TFT · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-4313/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [33] [34]

Micro-Lipo USB-C (4410) · 原厂器件电路

板卡原厂参考电路

该案例选板的原厂参考电路

记录编号：source:adafruit-4410/0 · 版本：未记录

待确认：原厂或资料重建电路只覆盖该板；整机电源、接口条件、板卡修订和样机结果仍需核对。

依据 [35] [36] [37] [38] [39] [40]

ESP32-S3 模组最小系统

已接入候选图，未签核

已接入案例候选电路图，尚未签核

记录编号：esp32s3-module-minimum-system · 版本：c0f126f08caed4b371aa2b6d12d3e1ca708eba4203807e608413011653b7cdd2

待确认：现库符号可用但准确模组后缀与引脚限制未冻结；裸芯片与模组不能共用同一最小系统；模组内部RF晶振不重复添加

依据 [41] [42]

TPS62827 降压电源参考电路

参考电路，未采用

参考电路，未作为本案例已采用电路

记录编号：tps62827-buck-reference · 版本：5a85c104aa77fa80eaeb57e148f6b713ce49963c9c352def21b34728eaf88fa8

待确认：源符号名为TPS6282X，准确订货型号仍需BOM锁定；归档3.3V板参数不是任意输入输出组合通用值；热、瞬态、稳定性和电感料号替代需独立验证

依据 [31]

ST7789 240×240 SPI 显示板参考电路

参考电路，未采用

参考电路，未作为本案例已采用电路

记录编号：st7789-display-reference · 版本：45985fca5d05e4d3729917f840e4a922fa060e1ea2cd7a7a67614cf967767a13

待确认：显示面板符号属于原板场景，现公共芯片entries未收录完整面板；不同ST7789屏FPC和初始化序列不可互换；现74HC4050符号14针需核对封装省略脚

依据 [33] [34]

ST7789 彩屏显示

候选板卡的供应商示例

历史选用板卡的原厂资料关联

记录编号：demo-adafruit-4313 · 版本：f41d8801d630b5ec8c6c1fa95a037112b7d7fba725ddf32071f08d1cd839ab95

依据 [13]

RFM95W LoRa 点对点

候选板卡的供应商示例

历史选用板卡的原厂资料关联

记录编号：demo-adafruit-3232 · 版本：6dbab28ee24e1f1c77a5d797e448450d98b5b2ffe7dbf687d1c7b8e37091409a

依据 [4]

同源参考功能包

现有公开记录尚未将功能包及其实际工况绑定到本案例；以下仅列出具有相同原厂原理图依据的参考包，示例参数不作为案例参数或实测结果。

ST7789 240×240 SPI 显示

同源电路参考 · 尚未采用

与案例电路引用相同原厂原理图；尚未采用此功能包

记录编号：fp-st7789-tft · 版本：a6c45cdec83dc09f37505696071a9f215a5d7f9cf3f33746b703d878ffdd7cd3

待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。

依据 [34]

查看此功能电路包 →

TPS62827 3.3V 降压电源参考

同源电路参考 · 尚未采用

与案例电路引用相同原厂原理图；尚未采用此功能包

记录编号：fp-tps62827-buck-3v3 · 版本：3e8fc6e65f417a62bf8663b1e152c79775fedce80e355b42ae044b27340b995d

待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。

依据 [31]

查看此功能电路包 →

USB-C 5V 受电与双 CC 下拉

同源电路参考 · 尚未采用

与案例电路引用相同原厂原理图；尚未采用此功能包

记录编号：fp-usbc-5v-sink · 版本：258b27e1b2869f9c3cdb56ab88c638c73f71f4ada5bdc9d3abe6e9c8ec14db5b

待确认：仅确认引用相同原厂原理图；功能包修改、外围参数和案例完整网表尚未逐项绑定。；尚无本案例采用该功能包的版本锁定及实际工况记录；不使用示例参数补齐。；供电、时序、负载和板卡修订仍需按案例核对；此关联不证明仿真或实物验证通过。

依据 [30]

查看此功能电路包 →

浏览共用功能电路包 →

检查记录与未解决问题

5 项检查 · 4 条缺口

已有检查记录

案例网络图完整性

历史图完整性检查通过

仅保存历史网络图结构检查结果；不证明电气工况、功能或制造可用。历史快照，源版本已变化，需重跑

记录日期：2026-10-12T00:15:49.938640+00:00

整机电气条件

尚无案例级完成证据

本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。

案例级电路仿真

尚无案例级完成证据

本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。

案例级固件编译

尚无案例级完成证据

本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。

案例级实物测试

尚无案例级完成证据

本公开证据集没有可确认该案例已完成此项的结果；原厂例程、功能包示例和图完整性不能替代整机证据。

仍需补充或验证

离线目标检测需要 SBC/加速器与实测模型

信息不足

缺口详情待补充。

夜视、低温电池和触发漏检

信息不足

缺口详情待补充。

motion：待补充工程证据

信息不足

已有选型，仍需补充对应电路或外购传感器/负载的接口、额定值与实测证据：adafruit-189

历史检查记录 9 个开放端子

信息不足

数量来自对应历史检查；不代表当前设计已重新执行检查。

来源与可追溯资料

44 项来源

来源说明资料依据；资料存在与本案例完成验证是不同状态。内部记录没有公开链接时保留记录标题。

  1. [1]
    PIR (189) ↗

    可打开公开来源

  2. [2]
    PIR (189) ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  3. [3]
  4. [4]
    RFM95W 433MHz FeatherWing (3232) ↗

    可打开公开来源 · 资料记录日期：2026-09-21

  5. [5]
    Adafruit CircuitPython RFM69 ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  6. [6]
    the initialization code ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  7. [7]
    SX127x Datasheet ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  8. [8]
    SX1231 Datasheet ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  9. [9]
    feather_schem.png?1472070266 ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  10. [10]
    RFM95W LoRa 点对点 ↗

    可打开公开来源 · 资料记录日期：2026-09-21

  11. [11]
    USB Type C Breakout (4090) ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  12. [12]
    ST7789 1.3in TFT ↗

    可打开公开来源

  13. [13]
    ST7789 1.3in TFT ↗

    可打开公开来源 · 资料记录日期：2026-09-21

  14. [14]
  15. [15]
    adafruit_products_1-3in_IPS_TFT_Sch.png?1565202407 ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  16. [16]
    adafruit_products_1-54in_IPS_TFT_Sch.png?1565202416 ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  17. [17]
    ST7789 彩屏显示 ↗

    可打开公开来源 · 资料记录日期：2026-09-21

  18. [18]
    Micro-Lipo USB-C (4410) ↗

    可打开公开来源

  19. [19]
    Micro-Lipo USB-C (4410) ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  20. [20]
    3D models of USB-C charger on GitHub ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  21. [21]
    3D models of MicroLipo V2 charger on GitHub ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  22. [22]
    adafruit_products_USB-C_MicroLipo_Charger_Sch.png?1572991881 ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  23. [23]
    adafruit_products_schem.png?1668113060 ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  24. [24]
    TPS62827 3.3V (4920) ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  25. [25]
    EagleCAD files for schematic and Layout are available at GitHub ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  26. [26]
  27. [27]
    OV5640 Camera Board (A) / 13926 ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  28. [28]
    Schematic ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  29. [29]
    Datasheets ↗

    可打开公开来源 · 资料记录日期：2026-09-16

  30. [30]
  31. [31]
  32. [32]
    RFM95W 433MHz FeatherWing (3232) · 原厂器件电路

    未提供可公开访问的 HTTPS 链接

  33. [33]
  34. [34]
  35. [35]
    Micro-Lipo USB-C (4410) · 原厂器件电路

    未提供可公开访问的 HTTPS 链接

  36. [36]
    Micro-Lipo USB-C (4410) · 原厂器件电路

    未提供可公开访问的 HTTPS 链接

  37. [37]
    Micro-Lipo USB-C (4410) · 原厂器件电路

    未提供可公开访问的 HTTPS 链接

  38. [38]
    Micro-Lipo USB-C (4410) · 原厂器件电路

    未提供可公开访问的 HTTPS 链接

  39. [39]
    Micro-Lipo USB-C (4410) · 原厂器件电路

    未提供可公开访问的 HTTPS 链接

  40. [40]
    Micro-Lipo USB-C (4410) · 原厂器件电路

    未提供可公开访问的 HTTPS 链接

  41. [41]
    ESP32-S3 模组最小系统 ↗

    可打开公开来源

  42. [42]
    ESP32-S3 模组最小系统 ↗

    可打开公开来源

  43. [43]
    ESP32-S3-WROOM-1 ↗

    可打开公开来源

  44. [44]
    ESP32-S3-WROOM-1 ↗

    可打开公开来源
